描述
产品概述

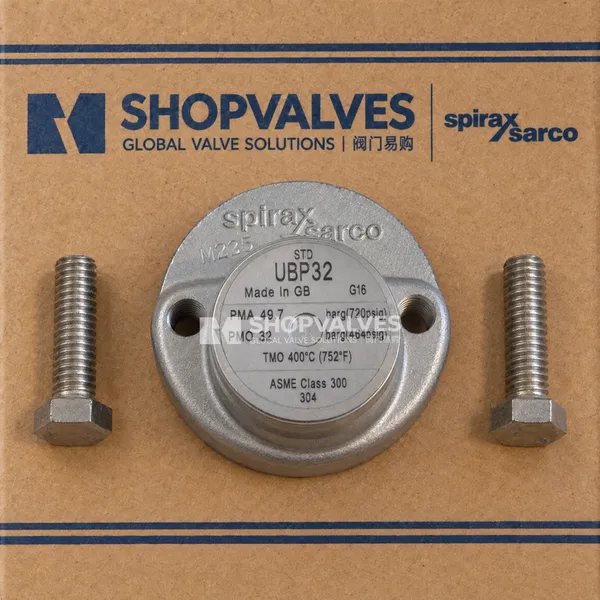

斯派莎克 Spirax Sarco UBP32 是一款不锈钢材质的密封型免维护压力平衡式热静力蒸汽疏水阀。该阀设计工作压力最高达 32 bar g，与配套的管道连接器相连，可在不破坏管道系统的前提下实现在线拆卸与更换，显著降低产线停机时间。管道连接器提供螺纹、承插焊和法兰连接形式。全阀采用可循环材料制造，亦可选配内置止回阀型号 UBP32CV。
核心特点
- 全密封不锈钢结构，免内部维修。
- 采用双螺栓与管道连接器刚性贴合，更换无需切割管道。
- 可选配内置止回阀型号 UBP32CV。
- 提供三种不同过冷度液囊：标准型 STD（低于饱和温度 12 ℃ 排液）、贴近蒸汽型 NTS（低于饱和温度 4 ℃ 排液）及过冷型 SUB（低于饱和温度 22 ℃ 排液）。
- 阀体与阀盖焊接符合 ASME 第 IX 部分及 BS/EN 288 标准。
- 经 -30 ℃ 条件下 27 J 夏比冲击试验认证。
- 冷态启动时阀门全开，具备快速排空气性能。
- 适用于全真空工作工况。

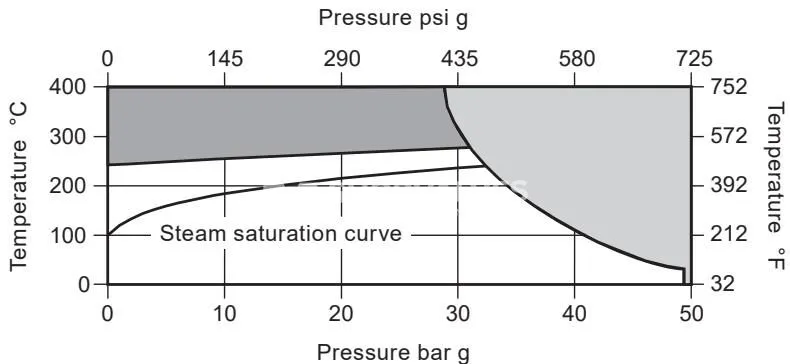

技术规格
| 技术参数 | 规定值 |
|---|---|
| 阀体设计条件 | PN50 (ANSI/ASME 300) |
| 最大允许压力 (PMA) | 50 bar g @ 38 °C (725 psi g @ 100 °F) |
| 最大允许温度 (TMA) | 400 °C @ 28 bar g (752 °F @ 406 psi g) |
| 最低允许温度 | -48 °C (-54 °F) |
| 最高工作压力 (PMO) | 32 bar g (464 psi g)（饱和蒸汽状态） |
| 最高工作温度 (TMO) | 286 °C @ 31 bar g (547 °F @ 450 psi g) |
| 最低工作温度 | 0 °C (32 °F)（防冻状态） |
| 冷态水压试验压力 | 75 bar g (1 088 psi g) |
| 真空适用性 | 可安全用于全真空条件 |
| 冲击性能 | 夏比冲击 27 J @ -30 °C |
| 连接螺栓拧紧力矩 | 30 至 35 N m (22 至 26 lbf ft)，9/16” |
| 阀体单元净重 | 0.43 kg (0.9 lb) |
适用范围
- 蒸汽主管道疏水排放
- 蒸汽伴热管线及测量仪表伴热
- 蒸汽设备启机自动排空气与冷凝水排放
- 需要快速在线替换且不允许停产切管的工业蒸汽管网
- 工作压力在 32 bar g 以内的中高压蒸汽回路

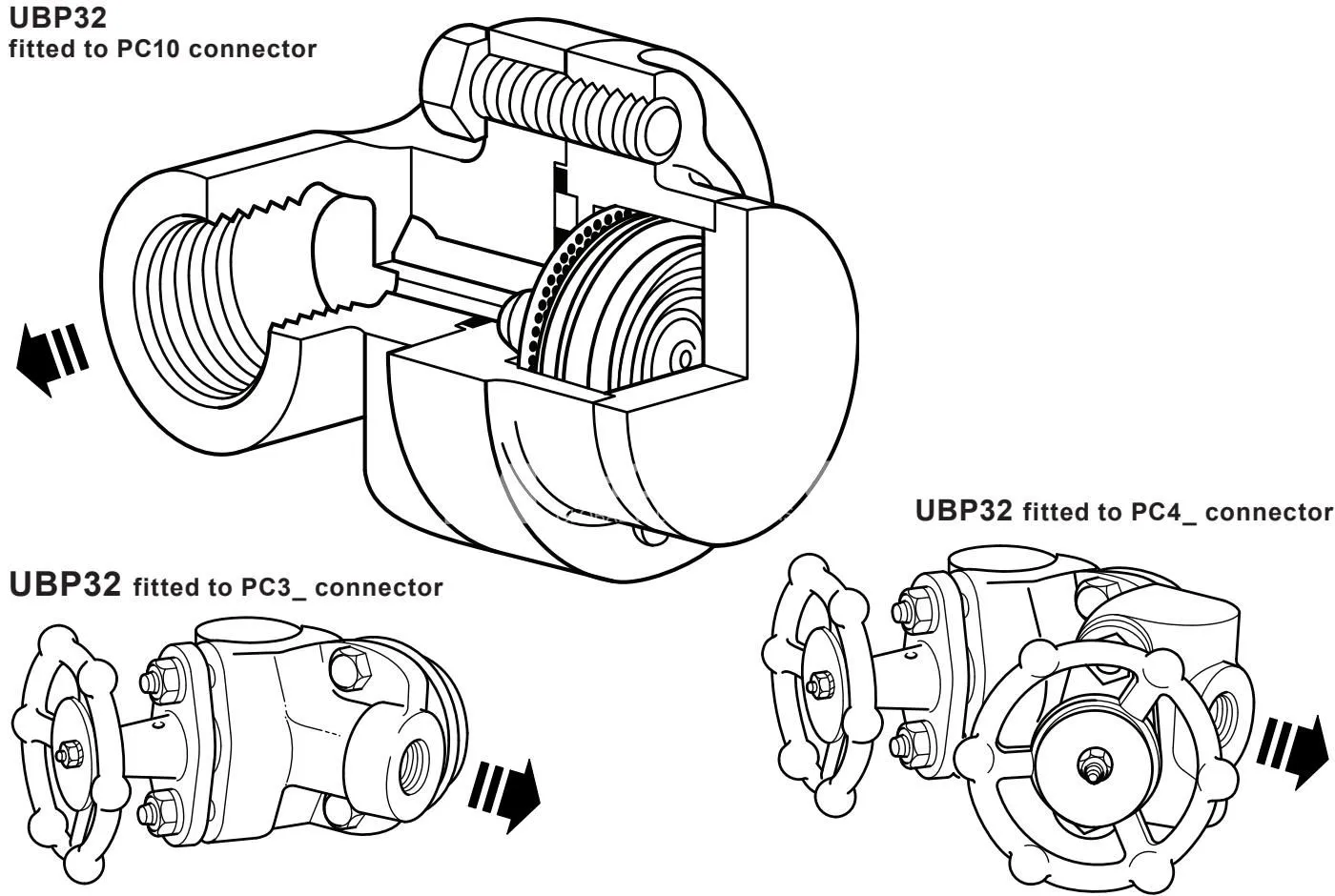

管道连接器选配
斯派莎克 Spirax Sarco UBP32 适用于多种管道连接器，可在任意安装方向配置：
| 连接器型号 | 结构特点 | 压力等级 | 参考资料编码 |
|---|---|---|---|
| PC10 | 直型连接器 | ANSI/ASME 300 | TI-P128-10 |
| PC10HP | 直型连接器 | ANSI/ASME 600 | TI-P128-10 |
| PC20 | 带内置滤网连接器 | ANSI/ASME 300 | TI-P128-15 |
| PC3_ | 带 1 个活塞式截止阀连接器 | ANSI/ASME 300 / 600 | TI-P128-02 |
| PC4_ | 带 2 个活塞式截止阀连接器 | ANSI/ASME 300 / 600 | TI-P128-03 |
结构材质
| 序号 | 部件名称 | 材质 | 材料标准 |
|---|---|---|---|
| 1 | 阀体 | 奥氏体不锈钢 (304) | ASTM A351 Gr. CF8 |
| 2 | 阀盖 | 奥氏体不锈钢 (304) | ASTM A276 Gr. 304 |
| 3 | 滤网 | 不锈钢 | ASTM A240 Gr. 304 |
| 4 | 阀座 | 不锈钢 | ASTM A276 Gr. 431 |
| 5 | 液囊 | 不锈钢 | 厂商标准 |
| 6 | 隔板 | 不锈钢 | ASTM A240 Gr. 304 |
| 7 | 弹簧 | 不锈钢 | ASTM A313 Gr. 302 |
| 8 | 入口垫圈 | 石墨 / AISI 316 缠绕带 | 螺旋缠绕带 |
| 9 | 出口垫圈 | 石墨 / AISI 316 缠绕带 | 螺旋缠绕带 |
| 10 | 连接螺栓 | 钢 | ASTM A193 B7 |

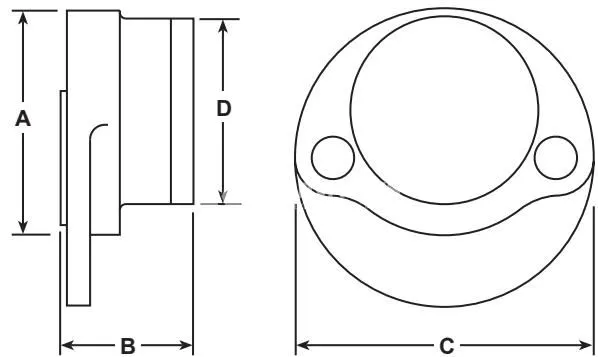

尺寸与重量
| A 毫米 (英寸) | B 毫米 (英寸) | C 毫米 (英寸) | D 毫米 (英寸) | 疏水阀净重 千克 (磅) |
|---|---|---|---|---|
| 35 (1.4) | 33 (1.3) | 68 (2.7) | 42.5 (1.7) | 0.43 (0.9) |

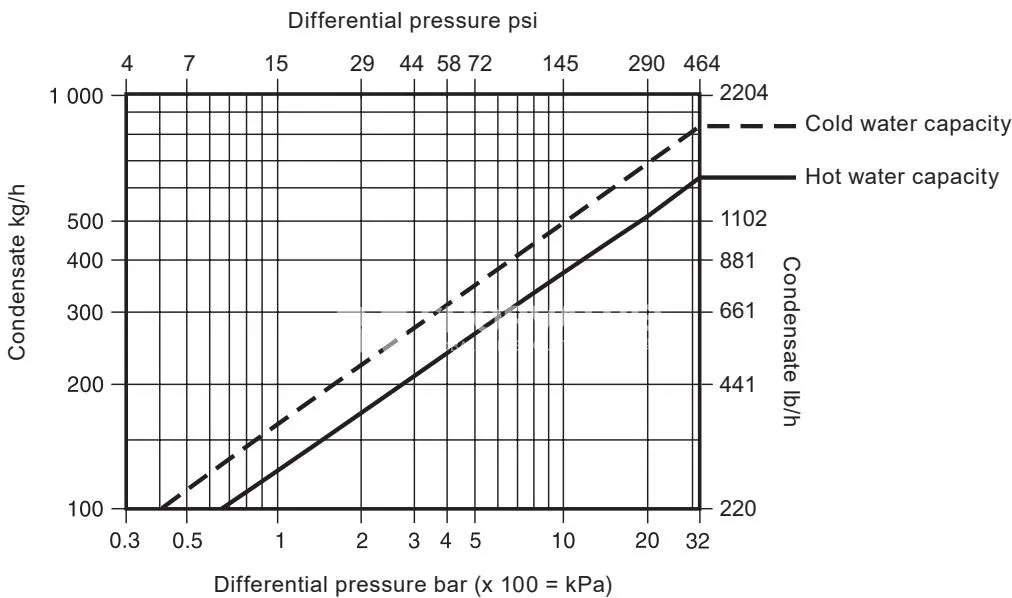

排量特性
排量涵盖 32 bar 压差范围内的冷水启动排量及饱和蒸汽工况下的热态凝结水排量。
安装与维护
斯派莎克 Spirax Sarco UBP32 可在任意安装平面与管道连接器相接。装配前核查垫圈平整清洁且流通孔无堵塞。将疏水阀本体贴合连接器密封面，在连接螺栓 (10) 螺纹处涂抹润滑防咬合剂，用手旋紧并确认阀体与连接器法兰保持平行，随后使用 9/16” 工具以 30 至 35 N m (22 至 26 lbf ft) 力矩对角紧固。缓慢打开切断阀至正常工况，并检查密封处是否泄漏。

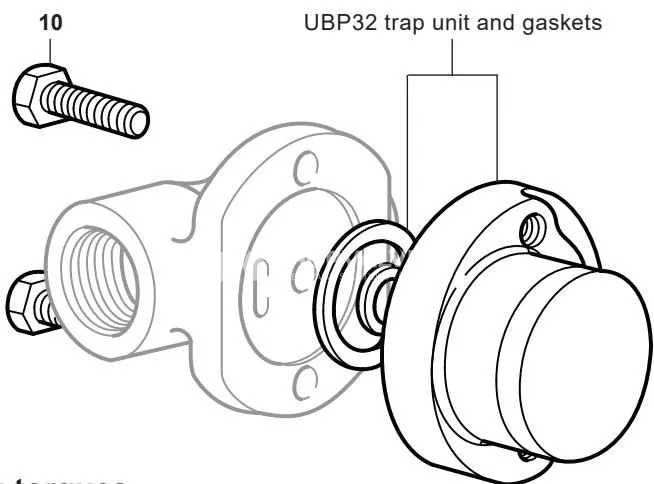

备件供应
斯派莎克 Spirax Sarco UBP32 属于全密封一体化免维护阀件，不提供内部易损备件。可供应备件包括：
- 连接螺栓组（序号 10，2 颗）
- 完整 UBP32 疏水阀组件（内含预装密封内外环垫圈及 2 颗连接螺栓）
