产品概述

斯派莎克 Spirax Sarco UFT32 密封型不锈钢浮球式蒸汽疏水阀与专用管道连接器配套使用，专为蒸汽主管疏水、伴热管线及工艺换热设备的冷凝水即时连续排放而设计。阀体与阀盖采用奥氏体不锈钢焊接全密封结构，免内部维护，工作压差最高可达 32 bar。

通过两个连接螺栓与管线连接器固定，在线更换疏水阀时无需拆卸管道，可将停机时间压缩至数分钟。内置平衡压力式热静力排空气阀膜盒，在系统启动阶段自动排尽管道内的空气与不凝性气体，消除气堵隐患。

核心特点

• 浮球连杆机构实现饱和温度下冷凝水的连续即时排放，防止换热设备积水。
• 内置 BP99/32 不锈钢排空气阀膜盒，0 bar g 下耐受 150 °C 过热度，32 bar g 下耐受 50 °C 过热度。
• 采用双螺栓快装法兰接口，可快速自管道连接器拆卸替换，不扰动既有管路。
• 奥氏体 304 不锈钢全焊密封外壳，避免外部密封垫片老化引起的介质泄漏。
• 开机冷态冷凝水排放能力较热态运行排量提高 100% 以上。
• 具备全真空工况运行能力，冷态水压试验压力达 50 bar g。

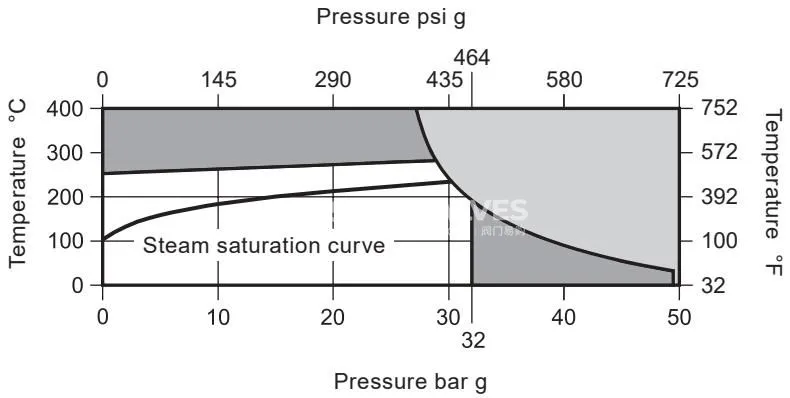

技术规格

技术参数	规格指标
阀体设计条件	PN50 (ANSI/ASME 300)
PMA 最大允许压力	50 bar g @ 38 °C
TMA 最大允许温度	400 °C @ 28 bar g
最小允许温度	-48 °C
PMO 饱和蒸汽最大工作压力	32 bar g
TMO 最大工作温度	286 °C @ 29 bar g
最小工作温度	0 °C (低于 0 °C 需咨询制造厂)
设计最大冷态水压试验压力	50 bar g
最大允许工作压差 (ΔPMX)	UFT32-4.5: 4.5 bar UFT32-10: 10 bar UFT32-14: 14 bar UFT32-21: 21 bar UFT32-32: 32 bar
真空工况适用性	允许在全真空条件下安全使用
焊接技术标准	阀体焊接符合 ASME Section IX 与 BS/EN 288
压力指令认证	符合欧洲压力设备指令 2014/68/EU (SEP 类)
材质报告	提供 EN 10204 3.1 检验证书 (需订货注明)

适用范围

• 蒸汽输送主管线各疏水点，消除高速流动引发的水锤隐患。
• 工艺加热器、再沸器、盘管等对积水温度控制要求严苛的换热环节。
• 关键仪表伴热及管线伴热系统的冷凝水排放。
• 输送介质包含符合欧洲压力设备指令第 2 组流体的蒸汽、空气及水/冷凝水管网。

管道连接器选项

UFT32 疏水阀必须装配在斯派莎克专用管道连接器或疏水阀站上。组合装置的实际承压与承温极限受连接器规格及连接形式限定：

连接器型号	结构特点	压力等级	对应资料编号
PC10	直通型连接器	ASME 300	TI-P128-10
PC10HP	直通型高压连接器	ASME 600	TI-P128-10
PC20	带 Y 型过滤器直通连接器	ASME 300	TI-P128-15
IPC21	带 Y 型过滤器及 Spiratec 泄漏监测传感器连接器	ASME 300	TI-P128-15 / TI-P128-17
PC3_	带单活塞隔离阀连接器	ASME 600	TI-P128-02
PC4_	带双活塞隔离阀连接器	ASME 600	TI-P128-03
STS17.2	一体化疏水阀站	标准型	TI-P128-22

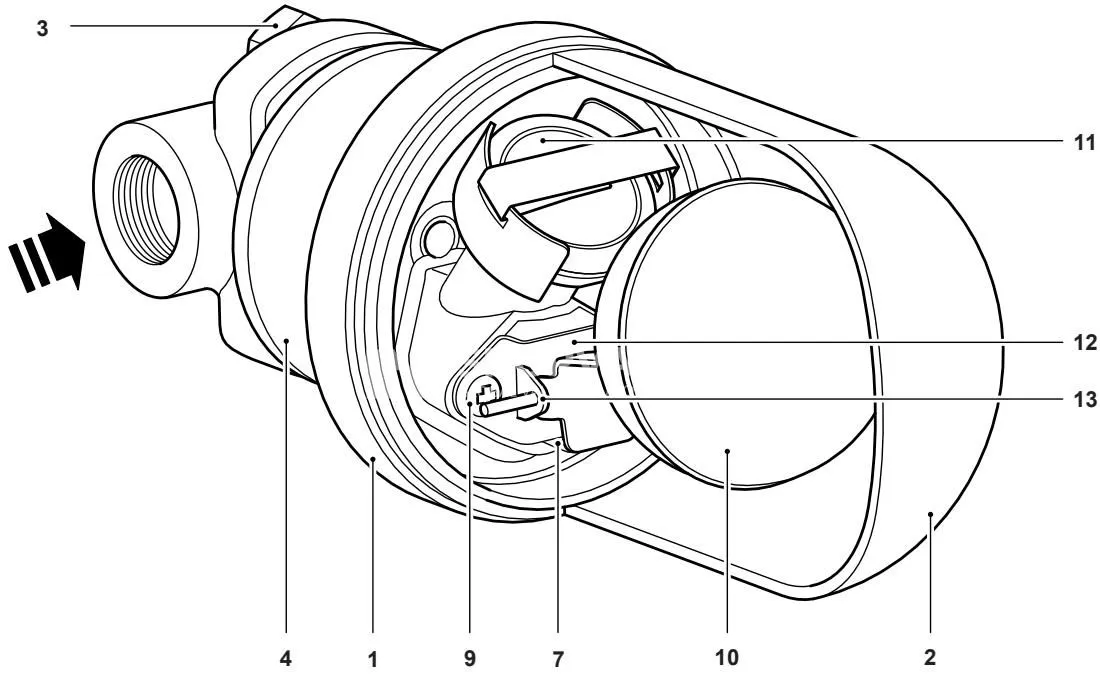

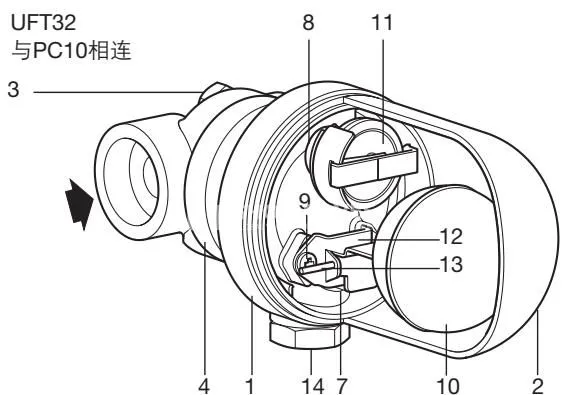

材质规格

序号	零件名称	材质	遵循标准
1	阀体	奥氏体不锈钢 304	EN 10213-4 1.4308; ASTM A351 CF8
2	阀盖	奥氏体不锈钢 304	EN 10028-7 1.4301; ASTM A240 Gr. 304
3	连接螺栓	钢	ASTM A193 B7
4	法兰	合金钢 (化学镀镍处理)	ASTM A193 B7 / A322 Gr. 4130
5*	入口垫圈	石墨/不锈钢复合垫片	缠绕 AISI 316 钢带
6*	出口垫圈	石墨/不锈钢复合垫片	缠绕 AISI 316 钢带
7	主阀座	不锈钢	EN 10088-3 1.4057 (BS 970 431 S29)
8	主阀/排气阀阀座垫片	不锈钢	EN 10088-2 1.4307 (BS 1449 304 S11)
9	主阀装配螺钉	不锈钢	BS EN ISO 3506 Cl A2 (BS 6105 Cl A2-70)
10	浮球与连杆	不锈钢	EN 10088-2 1.4301 (BS 1449 304 S16)
11	排气阀总成	不锈钢	BP99/32 膜盒总成
12	枢轴支架	不锈钢	EN 10088-3 1.4057 (BS 1449 304 S16)
13	枢轴销	不锈钢	工业标准不锈钢
14	排放堵头	奥氏体不锈钢	EN 10088-3 1.4301; ASTM A479 304

注：零件 5 和 6 包含超薄不锈钢支撑环，出厂时随整套疏水阀一并定位配发。

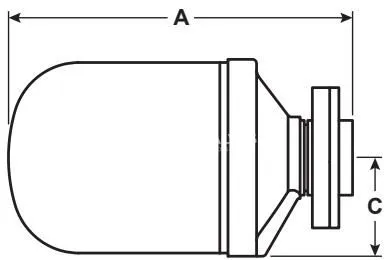

尺寸与重量

尺寸单位为毫米 (mm)，重量单位为公斤 (kg)：

型号	A (长度)	B (高度)	C (偏心距/厚度)	重量
UFT32	168.5 mm	94 mm	47 mm (标准版)	2.02 kg

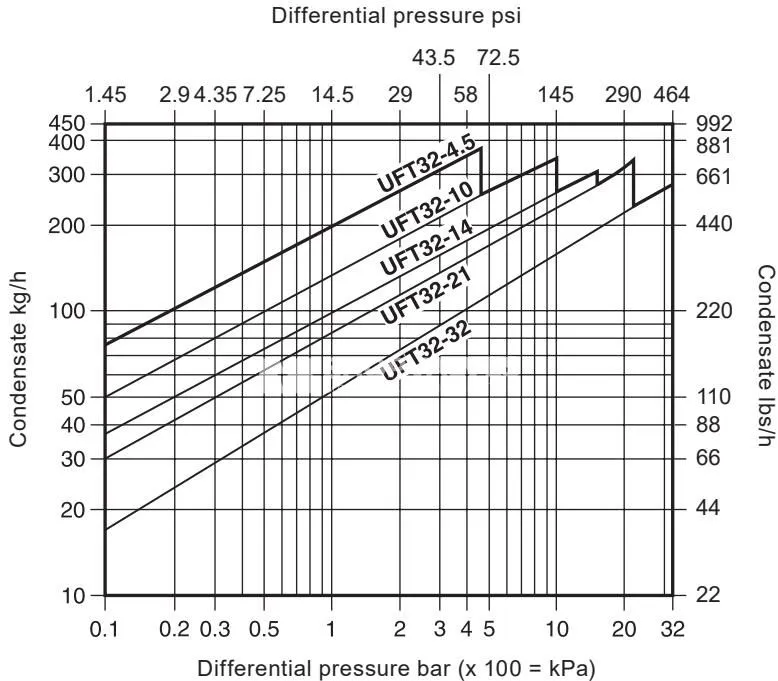

排水量 (ISO 7842)

标定排量图谱基于饱和蒸汽温度下的热态冷凝水测试数据。当系统启动存在过冷冷凝水时，热静力排空气阀处于开启导流状态，启动排量较图谱标称值高出 100% 以上。

例如：在 5 bar 压差下，UFT32-14 的饱和热态冷凝水排水量为 195 kg/h，而系统初始冷态排水量至少可达 390 kg/h。

安装与维护

开始管线操作前，必须切断管网上下游截断阀并将内部压力向大气完全泄放，待阀体自然冷却：

1. UFT32 必须水平安装，并确保壳体上的“TOP”标识朝上，堵头垂直向下。
2. 检查连接器密封面及流道孔口，确保清洁无杂物且无机械刮痕。
3. 在随机配发的新连接螺栓 (3) 螺纹部位涂抹微量防卡润滑脂。
4. 用手预拧紧两颗螺栓至密封面贴合平行，再采用 9/16” 对边内六角或套筒均匀施力，紧固力矩控制在 30 - 35 N m。
5. 缓慢开启隔离阀至正常工况，排查接合面有无跑冒滴漏现象。

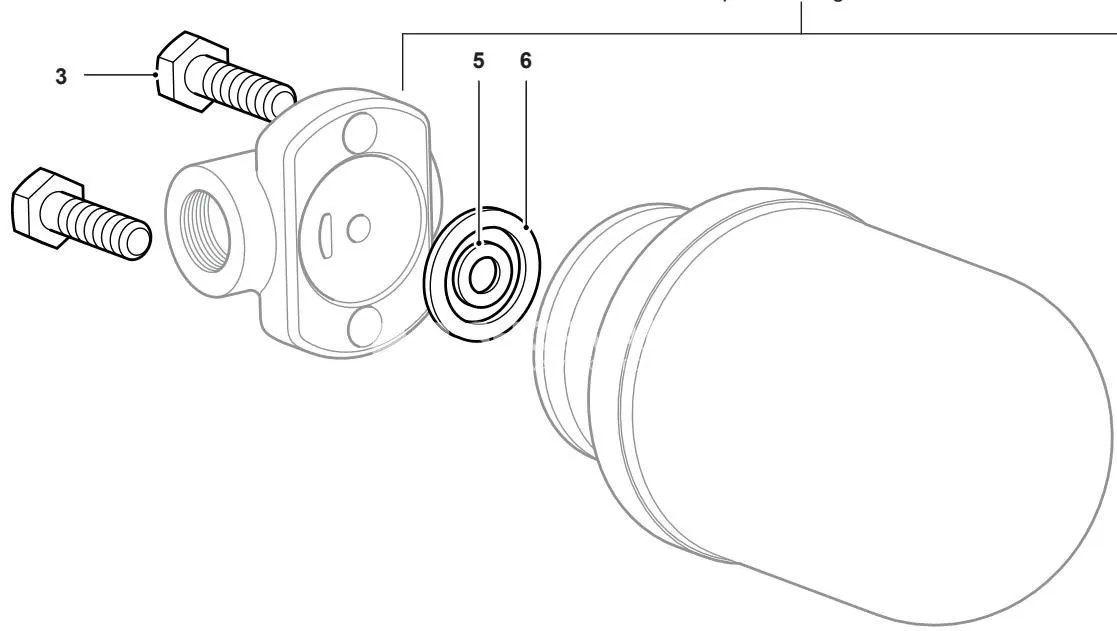

备件

斯派莎克 UFT32 采用密封免维修工艺制成，不提供任何内部零件备件。外部配件订货明细如下：

序号	备件名称	订货说明
3	连接螺栓套件 (2 件/组)	规格 9/16” A/F，适用于 UFT32 与连接器接合
整机	UFT32 疏水阀总成	包含出厂密封阀体、内外环密封垫圈及 2 颗连接螺栓

订购备件或替换阀体时，需注明具体型号及压差等级（例如：斯派莎克 UFT32-21 密封型不锈钢浮球疏水阀）。
