Descripción
Descripción del producto

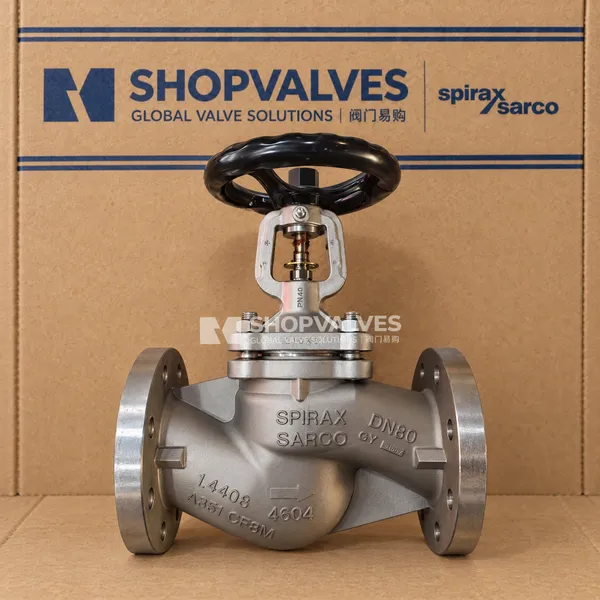

Spirax Sarco BSA6T válvula de cierre con fuelle es una válvula embridada PN40 de corte y regulación fabricada íntegramente en acero inoxidable. Elimina las emisiones fugitivas a través del vástago en tuberías de vapor, gases industriales, condensado y agua desmineralizada, proporcionando estanqueidad de cierre Rate A bajo la norma EN 12266-1.
El diseño BSA6T incluye de serie un fuelle de acero inoxidable de doble capa, obturador de regulación y tornillo de bloqueo para asegurar posiciones de caudal estables sin fugas hacia la atmósfera.
Características principales
- Construcción integral en acero inoxidable con cuerpo en EN 10213 1.4408 / ASTM A351 CF8M y bonete en EN 10213 1.4581 para presiones PN40 hasta 400 °C.
- Fuelle de doble capa en acero inoxidable DIN 17440 1.4571 que aísla por completo el fluido del prensaestopas exterior.
- Obturador regulador de serie que combina ajuste manual fino de flujo con cierre hermético.
- Estanqueidad de cierre que cumple con EN 12266-1 Grado A e ISO 5208 Grado A sin fuga de burbujas.
- Tuerca del volante provista de taladro roscado para alojar un tornillo limitador de carrera que mitiga vibraciones.
- Empaquetadura secundaria de grafito sobre el collar del fuelle como barrera de respaldo de seguridad.
- Opción de asiento blando en R-PTFE con 25% de carbono para diámetros DN15 a DN100.
- Certificado de inspección EN 10204 3.1 disponible previa solicitud en el pedido.
Especificaciones técnicas
| Parámetro | Asiento Metálico | Asiento Blando R-PTFE |
|---|---|---|
| Conexión embridada | EN 1092 / ISO 7005 PN40 | EN 1092 / ISO 7005 PN40 |
| Gama de tamaños | DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100 | DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100 |

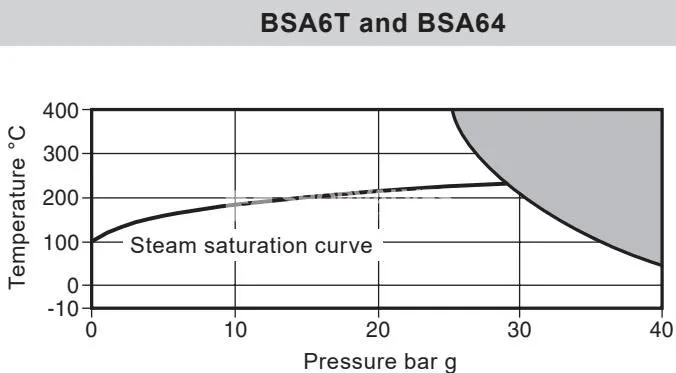

| Presión máxima admisible (PMA) | 40 bar g @ 50 °C | 40 bar g @ 50 °C |
| Temperatura máxima admisible (TMA) | 400 °C @ 25 bar g | 400 °C @ 25 bar g |
| Temperatura mínima admisible | -10 °C | -10 °C |
| Presión máxima de servicio (PMO) | 29.8 bar g @ 236 °C (vapor saturado) | 27.0 bar g @ 230 °C (vapor saturado) |
| Temperatura máxima de servicio (TMO) | 400 °C @ 25.6 bar g | 230 °C @ 27.0 bar g |
| Temperatura mínima de servicio | -10 °C | -10 °C |
| Presión de prueba hidráulica en frío | 60 bar g | 60 bar g |
| Estándar de fuga de cierre | EN 12266-1 Grado A / ISO 5208 Grado A | EN 12266-1 Grado A / ISO 5208 Grado A |
| Presión diferencial máxima (abrir/cerrar) | Limitada a la PMO | Limitada a la PMO |
| Presión diferencial admisible en regulación (DN15-DN80) | 2.0 bar | 2.0 bar |
| Presión diferencial admisible en regulación (DN100) | 1.5 bar | 1.5 bar |
Aplicaciones
- Aislamiento y regulación manual de vapor saturado y sobrecalentado.
- Circuitos de retorno de condensado de alta presión hasta PN40.
- Distribución de aire comprimido y gases industriales que exigen estanqueidad total Grado A.
- Redes de agua desmineralizada y agua tratada de alimentación a calderas.
- Líneas de procesos químicos corrosivos compatibles con aceros inoxidables 1.4408 y 1.4581.

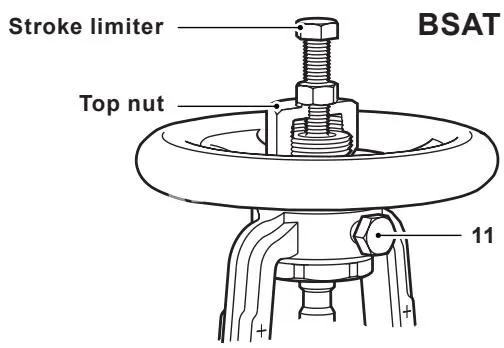

Limitador de carrera y control de regulación
La tuerca del volante de la válvula BSA6T cuenta con un taladro roscado para insertar un perno hexagonal exterior que actúa como limitador de carrera. Al alcanzar el caudal requerido, se aprietan el tornillo de fijación y el limitador de carrera para fijar la posición y reducir vibraciones.
| Tamaño nominal | Tornillo hexagonal del limitador | Presión diferencial máxima de regulación |
|---|---|---|
| DN15 - DN80 | M8 x 50 mm | 2.0 bar |
| DN100 | M12 x 75 mm | 1.5 bar |
El funcionamiento por encima de estas presiones diferenciales recomendadas puede generar ruidos intensos y vibraciones mecánicas.

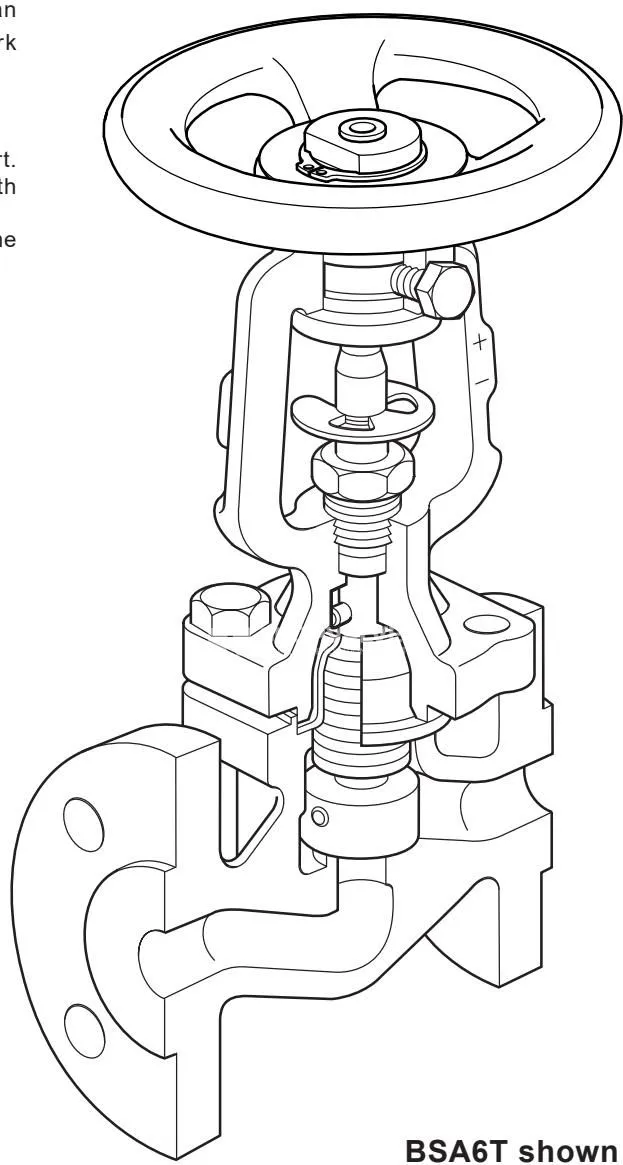

Materiales de construcción
| Elemento | Componente | Material | Norma de especificación |
|---|---|---|---|
| 1 | Cuerpo | Acero inoxidable | EN 10213 1.4408 o ASTM A351 CF8M |
| 2 | Bonete | Acero inoxidable | EN 10213 1.4581 |
| 3 | Asiento | Acero inoxidable | EN 10213 1.4408 o ASTM A351 CF8M |
| 4 | Obturador (DN15 - DN40) | Acero inoxidable | EN 10088 1.4571 |
| 4 | Obturador (DN50 - DN100) | Acero inoxidable | EN 100222 1.4571 |
| - | Inserto de asiento blando (opcional) | R-PTFE | 25% relleno de carbono |
| 5 | Fuelle | Acero inoxidable | DIN 17440 1.4571 (doble capa) |
| 6 | Vástago | Acero inoxidable | EN 10088 1.4571 |
| 7 | Volante | Acero estampado | BS 1449 CR4 |
| 8 | Prensaestopas | Grafito | Grafito moldeado |
| 9 | Espárragos de bonete | Acero inoxidable | A4-70 |
| 9 | Tuercas de bonete | Acero inoxidable | A4 |
| 10 | Junta cuerpo/bonete | Grafito | Laminado reforzado con acero inoxidable |
| 11 | Tornillo de bloqueo (DN15 - DN80) | Acero inoxidable | M8 x 14 mm A2-70 |
| 11 | Tornillo de bloqueo (DN100) | Acero inoxidable | M8 x 20 mm A2-70 |
Dimensiones, pesos y capacidades de caudal
Las dimensiones cara a cara corresponden a la norma EN 558. Los caudales se calculan a partir de los valores Kv determinados según EN 60534-2-3 con agua a 20 °C mediante la fórmula Q = Kv × √(ΔP):
| Tamaño | Longitud A (mm) | Altura abierta B (mm) | Diámetro volante C (mm) | Peso (kg) | Coeficiente de caudal Kv (m³/h) |
|---|---|---|---|---|---|
| DN15 | 130 | 205 | 125 | 4 | 4 |
| DN20 | 150 | 205 | 125 | 5 | 7 |
| DN25 | 160 | 217 | 125 | 6 | 12 |
| DN32 | 180 | 217 | 125 | 8 | 19 |
| DN40 | 200 | 243 | 200 | 11 | 30 |
| DN50 | 230 | 243 | 200 | 14 | 47 |
| DN65 | 290 | 263 | 200 | 19 | 77 |
| DN80 | 310 | 287 | 200 | 26 | 120 |
| DN100 | 350 | 383 | 315 | 44 | 193 |
Repuestos y mantenimiento
Los repuestos se suministran en conjuntos completos para facilitar las tareas de mantenimiento. Al montar, apretar la tornillería de forma uniforme en cruz para prevenir cargas desequilibradas.
| Conjunto de repuesto | Componentes incluidos | Indicaciones al pedir |
|---|---|---|
| Junta cuerpo/bonete y empaquetadura | 10 (2 uds), 8 (2 uds) | Indicar BSA6T, diámetro y PN40 |
| Conjunto vástago y fuelle | 5, 6, 8, 10 | Indicar modelo BSAT regulador y tamaño |
| Obturador | 4, 8, 10 | Indicar asiento metálico o blando R-PTFE |
| Volante | 7 | Indicar tamaño de válvula |
Aviso de seguridad: las juntas contienen un refuerzo fino de acero inoxidable; manipular con guantes. El inserto blando de R-PTFE debe desecharse en vertederos autorizados y nunca incinerarse.
