描述
产品概述

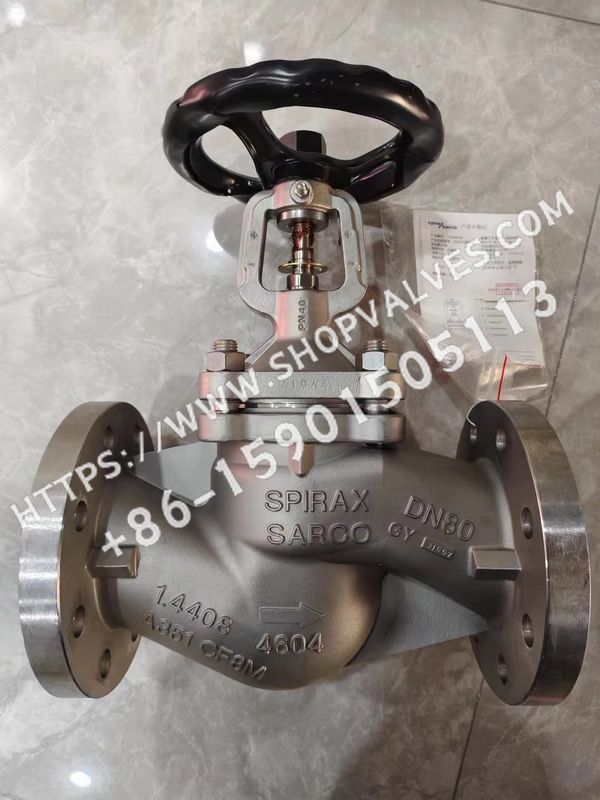

斯派莎克 Spirax Sarco BSA6T 波纹管密封截止阀是一款全不锈钢材质、PN40法兰连接的管线切断与节流控制装置。该阀消除阀杆填料泄漏隐患，阻绝蒸汽、气体、液体、冷凝水及工业水系统的介质外漏，切断密封等级达到EN 12266-1 A级标准。
BSA6T标准配置包含双层不锈钢波纹管、节流型阀芯以及阀杆锁紧螺钉，在实现管路严密关断的同时提供手动流量微调与抗振锁定能力。
核心特点
- 阀体采用EN 10213 1.4408 / ASTM A351 CF8M不锈钢，阀帽采用EN 10213 1.4581不锈钢，承压等级为PN40，耐温达400 °C。
- 双层DIN 17440 1.4571不锈钢波纹管隔离工艺介质，杜绝外漏。
- 标配节流阀芯与手轮锁紧螺钉，兼备手动节流与严密关断双重功能。
- 阀芯阀座密封符合EN 12266-1 A级和ISO 5208 A级零气泡泄漏要求。
- 手轮螺母加工有行程限制器螺纹孔，支持用户外加限位螺栓以稳定节流开度并减小管线振动。
- 配备高纯石墨辅助阀杆填料，在波纹管上方形成二次安全密封。
- 可选配填碳25%的R-PTFE软阀座嵌件（覆盖DN15至DN100全系列）。
- 订购时注明可提供EN 10204 3.1材质及检验证书。
技术规格
| 参数项目 | 金属阀座规格 | R-PTFE 软阀座规格 |
|---|---|---|
| 法兰连接标准 | EN 1092 / ISO 7005 PN40 | EN 1092 / ISO 7005 PN40 |
| 适用口径范围 | DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100 | DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100 |
| 最大允许压力 (PMA) | 40 bar g @ 50 °C | 40 bar g @ 50 °C |
| 最高允许温度 (TMA) | 400 °C @ 25 bar g | 400 °C @ 25 bar g |
| 最低允许温度 | -10 °C | -10 °C |
| 饱和蒸汽最大工作压力 (PMO) | 29.8 bar g @ 236 °C | 27.0 bar g @ 230 °C |
| 最高工作温度 (TMO) | 400 °C @ 25.6 bar g | 230 °C @ 27.0 bar g |
| 最低工作温度 | -10 °C | -10 °C |
| 冷态水压试验压力 | 60 bar g | 60 bar g |
| 密封泄漏等级 | EN 12266-1 A 级 / ISO 5208 A 级 | EN 12266-1 A 级 / ISO 5208 A 级 |
| 开/关最大工作压差 (ΔPMX) | 受 PMO 限制 | 受 PMO 限制 |
| 节流最大允许压差 (DN15-DN80) | 2.0 bar | 2.0 bar |
| 节流最大允许压差 (DN100) | 1.5 bar | 1.5 bar |
适用范围
- 饱和蒸汽与过热蒸汽主管路及设备入口切断与节流控制。
- 工作压力最高达PN40的高压冷凝水回收管网。
- 要求气密级隔离的压缩空气及工业气体管线。
- 除盐水、工艺热水及工业纯水分配系统。
- 介质与1.4408及1.4581不锈钢相容的腐蚀性工艺流体管线。
行程限制与节流控制
BSA6T手轮螺母预留螺纹孔用于安装行程限制螺栓。手轮开度调节至所需流量后，拧紧锁紧螺丝与行程限制器以固定阀芯开度，消除流体引起的振动。
| 口径规格 | 行程限制器外接六角螺栓规格 | 节流最大允许压差 |
|---|---|---|
| DN15 - DN80 | M8 x 50 mm | 2.0 bar |
| DN100 | M12 x 75 mm | 1.5 bar |
节流操作压差若超过上述限制，管线将出现异常噪音与振动。
材质构造
| 序号 | 部件名称 | 材质 | 遵循标准 |
|---|---|---|---|
| 1 | 阀体 | 不锈钢 | EN 10213 1.4408 或 ASTM A351 CF8M |
| 2 | 阀帽 | 不锈钢 | EN 10213 1.4581 |
| 3 | 阀座 | 不锈钢 | EN 10213 1.4408 或 ASTM A351 CF8M |
| 4 | 阀芯 (DN15 - DN40) | 不锈钢 | EN 10088 1.4571 |
| 4 | 阀芯 (DN50 - DN100) | 不锈钢 | EN 100222 1.4571 |
| - | 软阀座嵌件 (可选) | R-PTFE | 填充25%碳纤维 |
| 5 | 波纹管 | 不锈钢 | DIN 17440 1.4571 (双层) |
| 6 | 阀杆 | 不锈钢 | EN 10088 1.4571 |
| 7 | 手轮 | 压制钢 | BS 1449 CR4 |
| 8 | 阀杆填料 | 石墨 | 模压成型石墨环 |
| 9 | 阀帽双头螺栓 | 不锈钢 | A4-70 |
| 9 | 阀帽螺母 | 不锈钢 | A4 |
| 10 | 阀体/阀帽垫片 | 石墨复合垫 | 不锈钢加强片状石墨 |
| 11 | 锁紧螺钉 (DN15 - DN80) | 不锈钢 | M8 x 14 mm A2-70 |
| 11 | 锁紧螺钉 (DN100) | 不锈钢 | M8 x 20 mm A2-70 |
尺寸、重量与流量参数
结构长度符合EN 558标准。全开状态下Kv值基于EN 60534-2-3标准、20 °C清水介质测试，流量计算遵循公式 Q = Kv × √(ΔP)：
| 口径 | 结构长度 A (mm) | 全开高度 B (mm) | 手轮直径 C (mm) | 重量 (kg) | 全开流量系数 Kv (m³/h) |
|---|---|---|---|---|---|
| DN15 | 130 | 205 | 125 | 4 | 4 |
| DN20 | 150 | 205 | 125 | 5 | 7 |
| DN25 | 160 | 217 | 125 | 6 | 12 |
| DN32 | 180 | 217 | 125 | 8 | 19 |
| DN40 | 200 | 243 | 200 | 11 | 30 |
| DN50 | 230 | 243 | 200 | 14 | 47 |
| DN65 | 290 | 263 | 200 | 19 | 77 |
| DN80 | 310 | 287 | 200 | 26 | 120 |
| DN100 | 350 | 383 | 315 | 44 | 193 |
备件与维护
备件成套提供以确保更换齐全。重新组装时需保持法兰密封面清洁，并沿对角线分步拧紧螺栓以防应力集中。
| 备件包名称 | 包含部件序号 | 订购说明 |
|---|---|---|
| 阀体/阀帽垫片及阀杆填料 | 10 (2件), 8 (2件) | 注明BSA6T、口径及PN40压力等级 |
| 阀杆与波纹管装置 | 5, 6, 8, 10 | 注明BSAT节流型及对应口径 |
| 阀芯组件 | 4, 8, 10 | 注明金属阀座或R-PTFE软阀座选项 |
| 手轮 | 7 | 注明对应口径 |
安全处理说明：垫片含有薄不锈钢支撑环，操作时须防止划伤。软阀座R-PTFE嵌件严禁焚烧，须按规定送专业填埋处置。
