描述
产品概述

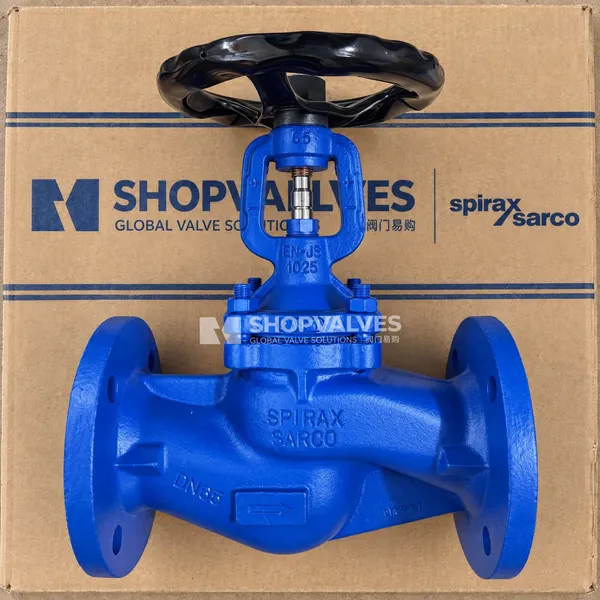

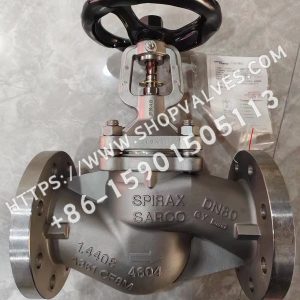

斯派莎克 Spirax Sarco BSA2 属于球墨铸铁波纹管密封截止阀系列，专门用于工业管线流体的严密隔离与节流控制。阀门应用于蒸汽、冷凝水、液体、气体及压缩空气管网，消除传统填料泄漏隐患，保障系统热能利用效率。
阀体与阀帽均采用球墨铸铁 EN-GJS-400-18-LT (5.3103) 制造。BSA2 系列涵盖标准平阀芯关断型号、带行程限制螺栓孔及锁紧螺钉的 BSA2T 节流型号，以及适用于大口径高压差工况的 BSA2-BD (BSA2B/D) 平衡阀芯型号。法兰连接标准遵循 EN 1092 / ISO 7005 PN16 与 PN25，结构长度符合 EN 558。
核心特点
- 球墨铸铁承压壳体：阀体与阀帽材质为 EN-GJS-400-18-LT (5.3103)，设计压力最高达 25 bar g，最高允许温度达 350 °C。
- 双层不锈钢波纹管：WS 1.4571 双层不锈钢波纹管将管线流体与大气环境隔离，并辅助石墨安全填料形成双重防护。
- 优异关断密封：阀芯与阀座密封满足 EN 12266-1 A 级与 ISO 5208 A 级零泄漏要求。
- 节流与行程锁定功能：BSA2T 配备节流型阀芯与锁紧螺钉，手轮螺母设有专用螺纹孔，可外接 M8 或 M12 六角螺栓作为开度限制器。
- 平衡阀芯选件：BSA2-BD 采用两级开启动作的前置先导阀芯设计，解决 DN125 及以上大口径阀门在高压差下无法手动开启或关闭的问题。
- 软阀座选件：DN15 至 DN100 规格可选配 25% 充碳 R-PTFE 软阀座嵌件，耐温达 230 °C。
- 权威材质认证：订货时注明可提供 EN 10204 3.1 检验证书。
技术规格
| 参数项目 | BSA2 / BSA2T PN16 | BSA2 / BSA2T PN25 |
|---|---|---|
| 阀体与阀帽材质 | 球墨铸铁 EN-GJS-400-18-LT (5.3103) | 球墨铸铁 EN-GJS-400-18-LT (5.3103) |
| 阀座材质 | 不锈钢 AISI 420 | 不锈钢 AISI 420 |
| 阀芯材质 | 不锈钢 DIN 17440 X30 Cr13 | 不锈钢 DIN 17440 X30 Cr13 |
| 软阀座嵌件材质 | R-PTFE 填充 25% 碳 (DN15-DN100) | R-PTFE 填充 25% 碳 (DN15-DN100) |
| 波纹管材质 | 不锈钢 WS 1.4571 / DIN 17440 | 不锈钢 WS 1.4571 / DIN 17440 |
| 阀杆材质 | 不锈钢 AISI 420 | 不锈钢 AISI 420 |
| 阀体/阀帽垫片 | 不锈钢加强层压石墨 | 不锈钢加强层压石墨 |
| 公称通径范围 | DN15 至 DN200 | DN15 至 DN250 |
| 法兰连接标准 | EN 1092 / ISO 7005 PN16 | EN 1092 / ISO 7005 PN25 |
| 结构长度标准 | EN 558 | EN 558 |

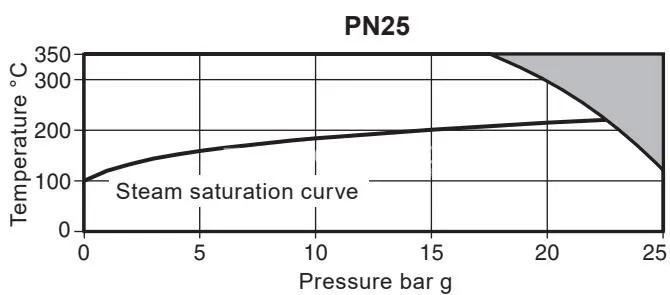

| PMA (最大允许压力) | 16 bar g | 25 bar g |
| TMA (最高允许温度) | 350 °C | 350 °C |
| PMO 饱和蒸汽最大工作压力 | 14.7 bar g | 22.3 bar g |
| TMO 金属阀座最高工作温度 | 350 °C | 350 °C |
| TMO 软阀座最高工作温度 | 230 °C | 230 °C |
| 最低工作温度 | -10 °C | -10 °C |
| 冷态水压试验压力 | 24 bar g | 38 bar g |
| 密封等级 | EN 12266-1 A 级 / ISO 5208 A 级 | EN 12266-1 A 级 / ISO 5208 A 级 |
适用范围
- 工业蒸汽输送主管线、分汽缸及支管隔离关断
- 蒸汽冷凝水回收管网与机械泵输送管线
- 热水锅炉回路及热交换站供暖管网
- 工业气体与动力压缩空气管路系统
- 符合欧盟承压设备指令 2014/68/EU 第 2 组流体要求的工业管道

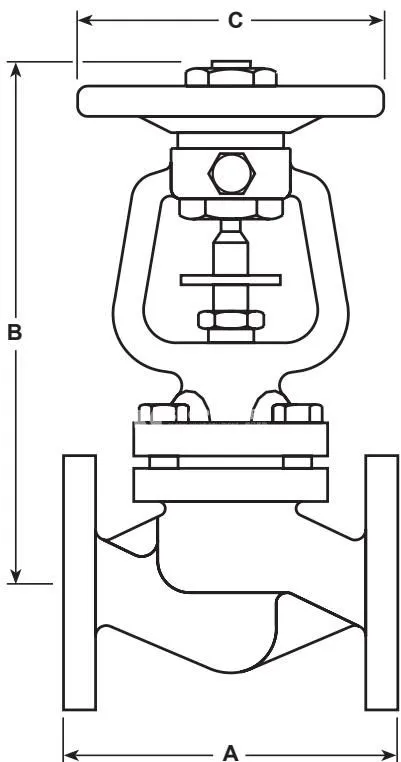

尺寸与物理参数
| 口径 | 结构长度 A (mm) | 阀门高度 B (mm) | 手轮直径 C (mm) | 重量 (kg) |
|---|---|---|---|---|
| DN15 | 130 | 205 | 125 | 4 |
| DN20 | 150 | 205 | 125 | 4 |
| DN25 | 160 | 217 | 125 | 5 |
| DN32 | 180 | 217 | 125 | 7 |
| DN40 | 200 | 243 | 200 | 10 |
| DN50 | 230 | 243 | 200 | 12 |
| DN65 | 290 | 263 | 200 | 16 |
| DN80 | 310 | 287 | 200 | 21 |
| DN100 | 350 | 383 | 315 | 36 |
| DN125 | 400 | 416 | 315 | 52 |
| DN150 | 480 | 450 | 400 | 75 |
| DN200 | 600 | 622 | 500 | 145 |
| DN250 (仅限 PN25) | 730 | 763 | 500 | 180 |
标准平阀芯 BSA2 全开流通能力 (Kv 值)：
- DN15: 4 m³/h
- DN20: 7 m³/h
- DN25: 12 m³/h
- DN32: 19 m³/h
- DN40: 30 m³/h
- DN50: 47 m³/h
- DN65: 77 m³/h
- DN80: 120 m³/h
- DN100: 193 m³/h
- DN125: 288 m³/h
- DN150: 410 m³/h
- DN200: 725 m³/h
- DN250: 1145 m³/h
节流调节与流量特性 (BSA2T)
BSA2T 型号配备专用锥形节流阀芯。手轮不同开度对应不同 Kv 流通能力，调节到位后可拧紧锁紧螺栓消除振动。

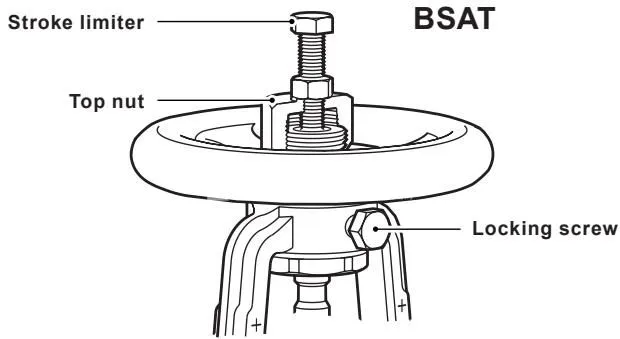

手轮螺母设有安装行程限制器的螺纹孔，现场可配螺栓规格如下：
- DN15 - DN80: M8 x 50 mm 六角螺栓
- DN100 - DN150: M12 x 75 mm 六角螺栓
- DN200 - DN250: M12 x 100 mm 六角螺栓
节流控制最大允许工作压差限制：
- DN15 - DN80: 2.0 bar
- DN100 - DN125: 1.5 bar
- DN150: 1.0 bar
- DN200 - DN250: 0.8 bar
不同手轮旋转圈数下的 Kv 值 (测试介质为 20 °C 清水，标准 EN 60534-2-3)：
| 手轮圈数 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 | DN200 | DN250 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 0.5 | 1.2 | 1.2 | 1.4 | 2.2 | 4.4 | 4.1 | 5.6 | 10.4 | 12.0 | 21 | 28 | 66 | 110 |
| 1.0 | 1.7 | 1.7 | 2.0 | 3.7 | 5.0 | 5.0 | 7.0 | 11.5 | 14.3 | 23 | 30 | 81 | 140 |
| 1.5 | 2.7 | 2.9 | 2.9 | 5.0 | 5.5 | 6.0 | 9.2 | 13.6 | 24.5 | 26 | 33 | 97 | 150 |
| 2.0 | 3.6 | 4.0 | 4.6 | 7.9 | 7.6 | 7.2 | 11.6 | 16.3 | 34.1 | 42 | 46 | 111 | 165 |
| 2.5 | 4.4 | 5.3 | 6.4 | 10.6 | 11.0 | 9.7 | 12.4 | 18.5 | 59.6 | 67 | 65 | 149 | 190 |
| 3.0 | 5.4 | 6.6 | 8.5 | 13.8 | 14.7 | 14.1 | 13.0 | 21.1 | 86.2 | 94 | 90 | 199 | 225 |
| 4.0 | - | - | 10.6 | 17.0 | 22.6 | 24.4 | 25.2 | 24.5 | 123.0 | 140 | 152 | 302 | 330 |
| 5.0 | - | - | 11.9 | 19.6 | 27.2 | 37.0 | 43.6 | 39.1 | 164.1 | 185 | 216 | 403 | 460 |
| 6.0 | - | - | - | - | 28.9 | 46.2 | 60.2 | 61.0 | 179.0 | 220 | 264 | 455 | 600 |
| 7.0 | - | - | - | - | - | - | 65.9 | 78.0 | - | 241 | 305 | 495 | 678 |
| 8.0 | - | - | - | - | - | - | 71.2 | 90.0 | - | 259 | 337 | 507 | 738 |
| 9.5 | - | - | - | - | - | - | - | 99.0 | - | - | 369 | - | 793 |
| 10.7 | - | - | - | - | - | - | - | - | - | - | - | - | 827 |
高压差平衡阀芯装置 (BSA2-BD)
在大口径工况下，若管道前后压差过大，普通阀芯无法逆流关闭。BSA2-BD 采用由前置先导阀芯 (A) 和主阀芯 (B) 组成的双级开关机构。
当系统压差超过以下数值时，必须选用 BSA2-BD 平衡阀芯：
- DN125: > 25.0 bar ΔP
- DN150: > 17.0 bar ΔP
- DN200: > 10.0 bar ΔP
- DN250: > 6.0 bar ΔP (仅 BSA2)
安装流向特别要求：安装 BSA2-BD 时，流体介质必须从波纹管一侧（上阀腔）流入，使介质压力直接作用在平衡阀芯上部辅助阀门紧密关闭。这与普通截止阀安装方向相反。若在现有管线上更换为平衡阀芯，阀体需在管道上旋转 180° 并重新标注流向箭头。
维护保养、螺栓扭矩与备件清单
BSA2 阀门所有内部部件均支持管线原位在线更换。拆解前必须确保管道介质完全隔离、内部压力泄放至常压且充分冷却。
BSA2 / BSA2T 阀帽双头螺栓/螺母推荐拧紧扭矩：
- DN15 - DN32 (17 mm 对边)：35 - 40 N m (26 - 29 lbf ft)
- DN40 - DN65 (19 mm 对边)：55 - 60 N m (40 - 44 lbf ft)
- DN80 - DN150 (24 mm 对边)：130 - 140 N m (95 - 103 lbf ft)
- DN200 (30 mm 对边)：260 - 280 N m (191 - 206 lbf ft)
- DN250 (36 mm 对边)：480 - 520 N m (352 - 382 lbf ft)
手轮固定螺母扭矩说明：
- DN40 - DN80：手轮螺母为左旋螺纹，逆时针方向以 40 N m (29 lbf ft) 锁紧。
- DN100 - DN250：手轮座螺纹涂抹 Loctite 638 胶并以 50 N m (36 lbf ft) 拧紧；左旋手轮螺母逆时针以 40 N m 锁紧。

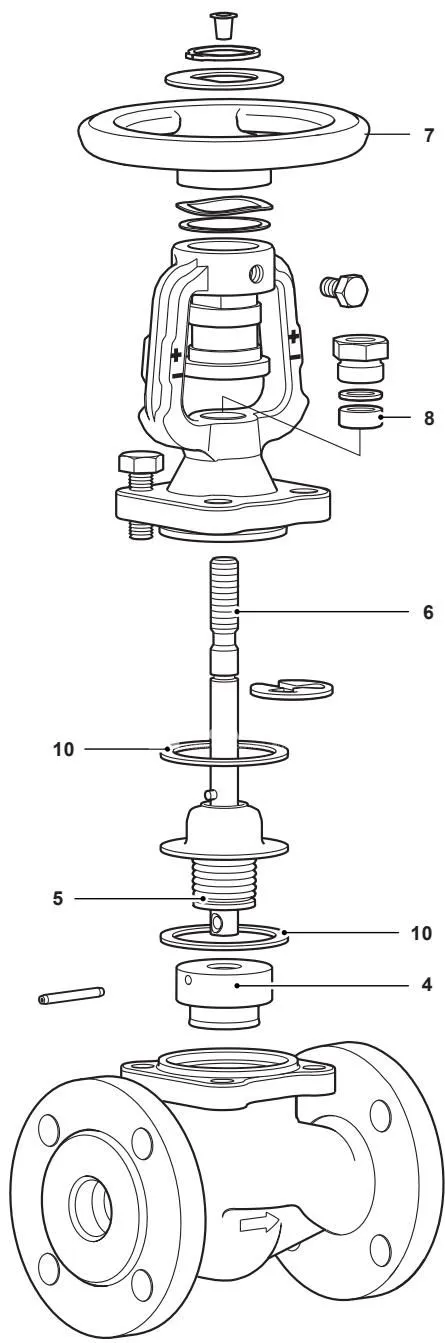

原厂备件包构成：
- 阀体/阀帽垫片及填料套件：包含阀体垫片 (10b)、波纹管颈环垫片 (10a) 与石墨填料环 (8)。
- 阀杆及波纹管总成：包含阀杆及波纹管部件 (6, 5)、全套垫片 (10a, 10b) 及填料环 (8)。
- 阀芯套件：包含标准或平衡型阀芯 (4)、定位销/筒夹紧固件、全套垫片及填料环。
- 手轮组件 (7)。
