产品概述
斯派莎克 Spirax Sarco BRV2 波纹管组件是专用于 BRV2 系列直接作用式减压阀的核心压力感应与动密封替换备件。该组件安装于阀体与弹簧室结合面，隔绝管道介质并实时将下游压力反馈传递至调压弹簧，保障蒸汽、压缩空气及工业惰性气体减压控制的稳定性。

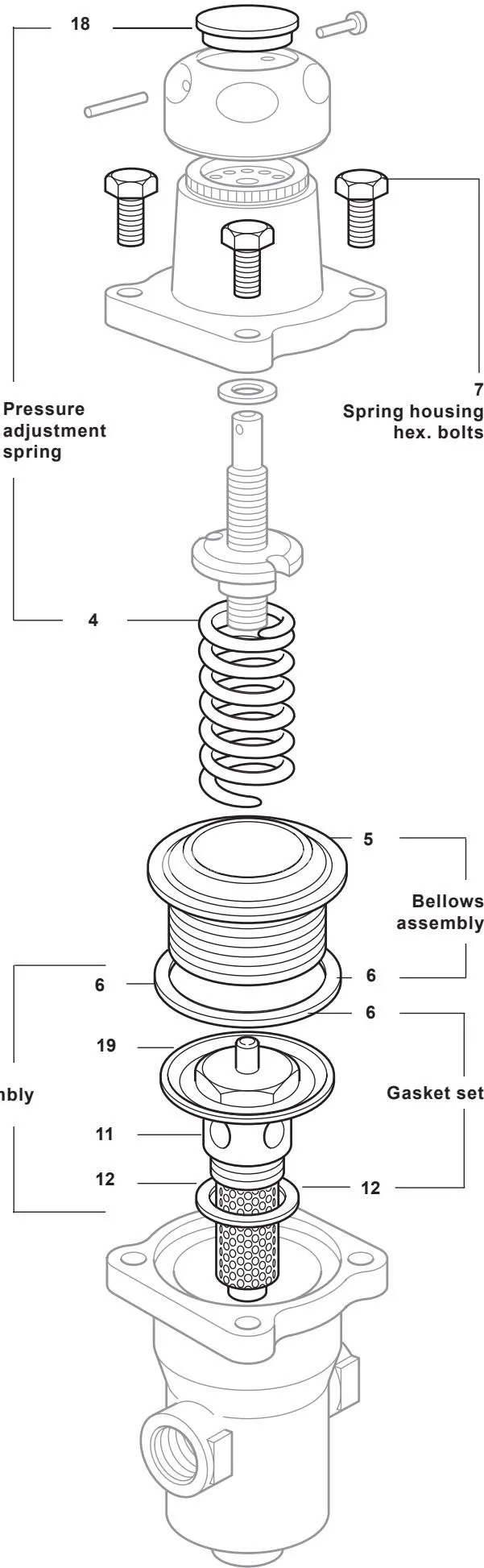

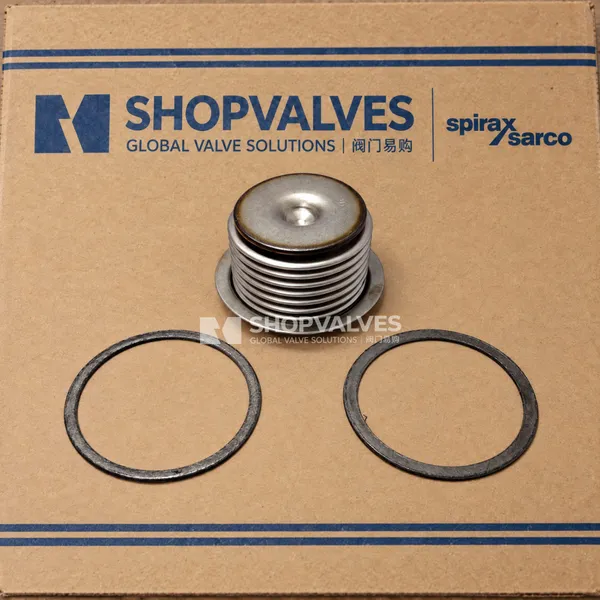

备件套件由波纹管本体（序号5）与配套密封垫片（序号6）组成。该备件尺寸通用，单个规格即可直接匹配 BRV2 全系列口径，覆盖 DN15 (1/2”)、DN20 (3/4”) 及 DN25 (1”)。
核心特点
- 材质选型明确：提供 316Ti/316L 不锈钢材质（适配 BRV2S、BRV2SP、BRV2S5）以及 BS 2872 Cz 122 磷青铜/黄铜材质（适配 BRV2B、BRV2BP、BRV2B5）。
- 口径全面通用：单一波纹管备件规格完全通用适用于 DN15、DN20 与 DN25 减压阀。
- 原厂密封保障：标配不锈钢加强层状石墨垫圈（序号6），确保高压及高温工况下结合面密封严密。
- 兼容双重感应方式：同步适配内部通道感应型减压阀与带外部压力感应管接口（BRV2SP、BRV2BP）结构。
技术规格
| 参数项目 | 技术规格 |
|---|---|
| 适用减压阀型号 | 斯派莎克 Spirax Sarco BRV2S, BRV2B, BRV2SP, BRV2BP, BRV2S5, BRV2B5 |
| 适用公称通径 | DN15 (1/2”), DN20 (3/4”), DN25 (1”) 全口径通用 |
| 不锈钢波纹管材质（序号 5） | 不锈钢 316Ti / 316L |
| 磷青铜波纹管材质（序号 5） | 磷青铜 / 黄铜 BS 2872 Cz 122 |
| 波纹管组垫圈材质（序号 6） | 不锈钢加强层状石墨 |
| 内部配合件 | 锥形垫圈（序号 9，材质 ASTM A276 316L） |
| 弹簧室螺栓紧固力矩（序号 7） | 18 - 24 N m (13 - 18 lbf ft) |
| 主阀最高工作温度 | 207 °C 至 210 °C（依阀体材质而定） |
| 下游控制压力范围 | 0.14 至 8.6 bar g（对应灰、绿、橙三色弹簧区间） |
适用范围
- 饱和蒸汽管网减压与末端换热设备稳压控制。
- 工业压缩空气供气管线精密减压系统。
- 惰性工业气体二级稳压调压支路。
- 减压阀超压外漏、波纹管金属疲劳破损后的维修更换与预防性养护。
安装与更换说明
安全警告：波纹管垫圈包含一层薄的不锈钢支撑环，拆卸、安装及废弃处置时须严格防范划伤割伤。
- 逆时针全行程旋松调节手轮（2），彻底释放压力调节弹簧的预紧力。
- 使用 13 mm A/F 扳手拧下 4 颗弹簧室六角螺栓（7），垂直取下弹簧室（1）。
- 取出原有的波纹管组件（5）并取出废弃垫片（6）。
- 从旧波纹管内腔取出锥形垫片（9）。
- 将锥形垫片装入新波纹管内腔，装入新的波纹管垫片与波纹管组件，重新就位调节弹簧与弹簧室。
- 使用对角交叉法将弹簧室六角螺栓紧固至 18 - 24 N m (13 - 18 lbf ft)。
故障排查与维护分析
- 故障症状：下游压力失控并持续高于设定压力。
- 排查与处理：波纹管开裂或破损会导致蒸汽串入弹簧室。检查减压阀是否存在剧烈震荡引发的波纹管疲劳失效；检查是否存在介质腐蚀（BRV2SP 易受氯化物腐蚀破损，BRV2BP 易受卤化物腐蚀失效）。发现泄漏必须立即更换整套波纹管与垫片备件。
