描述
产品概述
斯派莎克 Spirax Sarco MST21 内部件是专用于 MST21 及 MST21H 不锈钢压力平衡式热静力型蒸汽疏水阀的原厂备件包。套件用于伴热管线及微型工艺设备疏水阀的在轨检修与性能重建，无需将阀体从管道切割或拆下即可完成维护。

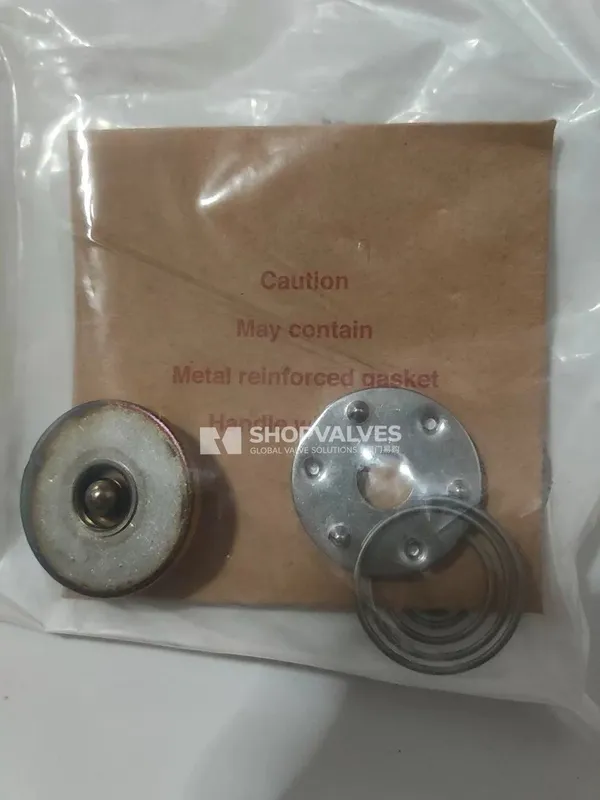

套件集中了控制疏水阀启闭与杂质过滤的核心运动元件，包含热静力充填液囊、锥形弹簧、内部隔板、0.8 mm 滤孔不锈钢滤网以及阀盖密封垫片。
核心特点
- 全不锈钢过流材质结构，包含 316L 过滤网、304 隔板与 302 不锈钢弹簧
- 提供 STD（过冷度约 10 °C）、SUB（过冷度约 22 °C）及 NTS（过冷度约 4 °C）三种原厂液囊规格
- 集成 0.8 mm 孔径柱状过滤网，拦截管线杂质并保护阀座密封
- 原位直接装配式设计，无需拆卸管道接头即可完成疏水阀修复
- 阀盖垫片集成不锈钢支撑环结构
技术规格
| 参数项目 | 技术规格 |
|---|---|
| 备件名称 | MST21 的内部件 (Internals set for MST21) |

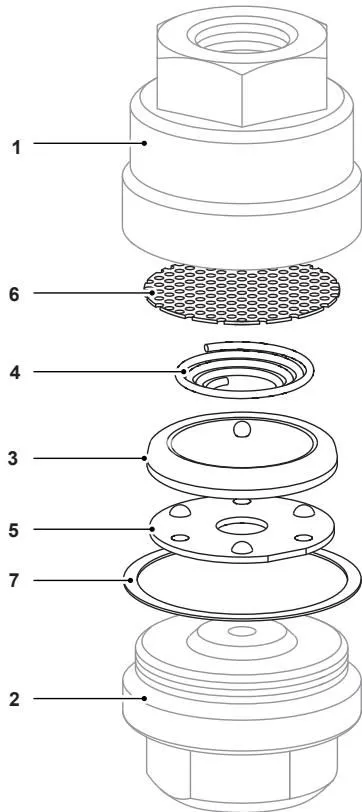

| 包含零件编号 (图2) | 液囊 (3)、弹簧 (4)、隔板 (5)、过滤网 (6)、垫片 (7) |
| 非备件提供部件 | 阀体 (1)、阀盖 (2) |
| 充填液囊类型 | STD (低于饱和温度约 10 °C)、SUB (低于饱和温度约 22 °C)、NTS (低于饱和温度约 4 °C) |
| 过滤网规格 | 0.8 mm 孔径 |
| 液囊材质 | 不锈钢 |
| 弹簧材质 | 不锈钢 BS 2056 302 S26 |
| 隔板材质 | 不锈钢 BS 1449 304 S15 |
| 过滤网材质 | 不锈钢 ASTM A240 316L |
| 垫片材质 | 不锈钢 BS 1449 304 S15（含不锈钢支撑环） |
| 适配疏水阀主机型号 | MST21 (1/4”、3/8”、1/2”)、MST21H (1/2”、3/4”、1”) |
| 主机最高工作压力 (PMO) | 21 bar g @ 235 °C / 270 °C |
| 主机最高允许工作温度 (TMO) | 235 °C / 270 °C @ 21 bar g |
适用范围
- 仪表伴热管线中斯派莎克 MST21 疏水阀的定期保养与内部更新
- 临界伴热与分析取样系统中 MST21 与 MST21H 疏水阀在线故障修复
- 根据工艺节能或排温需求更换液囊充填类型（STD、SUB 或 NTS）
更换步骤
更换 MST21 内部件按如下规程执行：
- 关断疏水阀前后的隔离阀，泄压至大气压状态。
- 等待阀体降温至室温，防止高温烫伤。
- 使用对应尺寸扳手旋下阀盖（编号 2）。
- 取出过滤网（编号 6）、弹簧（编号 4）、液囊（编号 3）与隔板（编号 5）。
- 清理所有密封结合面与阀内腔。
- 依正确顺序装入新内部件：隔板（5）、液囊（3）、锥形弹簧（4）、过滤网（6）。确保锥形弹簧（4）的窄端贴合接触液囊。
- 换装新垫片（编号 7）。由于垫片包含较薄的不锈钢支撑环，操作时须注意防护以防划伤。
- 阀盖螺纹处涂抹少许防粘剂，将阀盖（2）旋入并按推荐力矩拧紧。
推荐拧紧力矩
| 连接口径 | 扳手规格 (A/F 或 mm) | 推荐扭矩 (N m) | 推荐扭矩 (lbf ft) |
|---|---|---|---|
| 1/4” | 22 mm | 100 - 110 | 73.5 - 80.9 |
| 3/8” | 32 mm | 100 - 110 | 73.5 - 80.9 |
| 1/2” | 32 mm | 100 - 110 | 73.5 - 80.9 |
| 3/4” | 36 mm | 100 - 110 | 73.5 - 80.9 |
| 1” | 41 mm | 100 - 110 | 73.5 - 80.9 |
订购指南
订购备件时请注明名称“MST21的内部件”，并明确疏水阀的口径、型号（MST21 或 MST21H）及液囊充填型号：
- STD：约低于饱和蒸汽温度 10 °C 排放冷凝水。
- SUB：约低于饱和蒸汽温度 22 °C 排放冷凝水（深度过冷）。
- NTS：约低于饱和蒸汽温度 4 °C 排放冷凝水（近饱和温度）。
订购示例：1 - 内部件，用于 1/4” MST21 蒸汽疏水阀，‘STD’ 型液囊。
