描述
产品概述

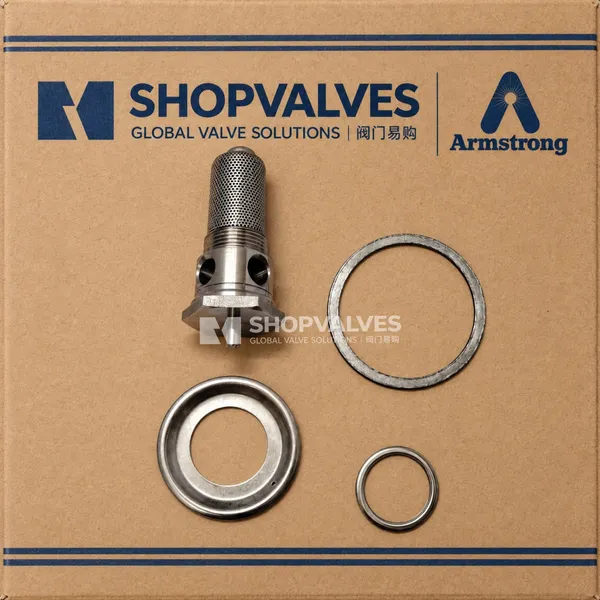

斯派莎克 Spirax Sarco BRV2 阀芯阀座组件是专为 BRV2 系列直接作用式减压阀设计的主节流内部备件包。当减压阀因密封面冲蚀、颗粒磨损或结垢卡涩导致下游压力超调、关不死或控制波动时，更换该组件可恢复减压阀的关断密封性能与设定精度。
核心特点
- 过流节流部件采用全不锈钢材质，包含 AISI 420 阀芯、BS 970 431 S29 阀座及 ASTM A276 316L 顶杆。
- 阀座组件内置 BS 1449 316 SH 不锈钢过滤网，直接滤除管线杂质，防止碎屑侵入密封面及卡阻顶杆。
- 标准化流量系数配置，对应 DN15 (Kvs 1.5)、DN20 (Kvs 2.5) 与 DN25 (Kvs 3.0) 规格。
- 套件完整包含阀座密封垫圈及不锈钢加强石墨波纹管垫圈，满足一次性拆装密封需求。
- 全面兼容球墨铸铁阀体（BRV2S、BRV2B、BRV2SP、BRV2BP）与青铜阀体（BRV2S5、BRV2B5）。
技术规格
| 参数 | 说明 / 规格值 |
|---|---|
| 适配主机型号 | 斯派莎克 BRV2S, BRV2B, BRV2SP, BRV2BP, BRV2S5, BRV2B5 |
| 公称通径 | DN15 (1/2”), DN20 (3/4”), DN25 (1”) |
| 流量系数 (Kvs) | DN15: 1.5; DN20: 2.5; DN25: 3.0 |
| 阀芯材质 | 不锈钢 AISI 420 |
| 阀座材质 | 不锈钢 BS 970 431 S29 |
| 顶杆材质 | 不锈钢 ASTM A276 316L |
| 内置滤网材质 | 不锈钢 BS 1449 316 SH |
| 阀芯回复弹簧材质 | 不锈钢 BS 20056 316 S42 |
| 隔板材质 | 不锈钢 316L |
| 阀座垫圈材质 | 不锈钢 BS 1449 316 S11 |
| 波纹管垫圈材质 | 不锈钢加强层状石墨 |
| 阀座拆装工具及拧紧力矩 | 32 mm A/F 开口扳手，108 - 132 N·m |
| 弹簧室螺栓规格及拧紧力矩 | 13 mm A/F 开口扳手 (M8 x 25)，18 - 24 N·m |
| 主机饱和蒸汽最高工作压力 (PMO) | 青铜阀体: 17 bar g; 球墨铸铁阀体: 19 bar g |
| 最高工作温度 (TMO) | 210 °C |
| 最大下游设定压力 | 8.6 bar g |
| 推荐最大减压比 | 最大流量下 10:1 |
适用范围
- 斯派莎克 BRV2 系列直接作用式蒸汽及压缩空气减压阀的例行维修与大修维护。
- 蒸汽管线中因杂质磨蚀导致阀座关闭不严、无负载或关断状态下游压力持续攀升的故障修复。
- 工业惰性气体及压缩空气管线中因管道积垢导致阀杆卡涩、压力控制出现振荡（Hunting）的内部节流总成更换。

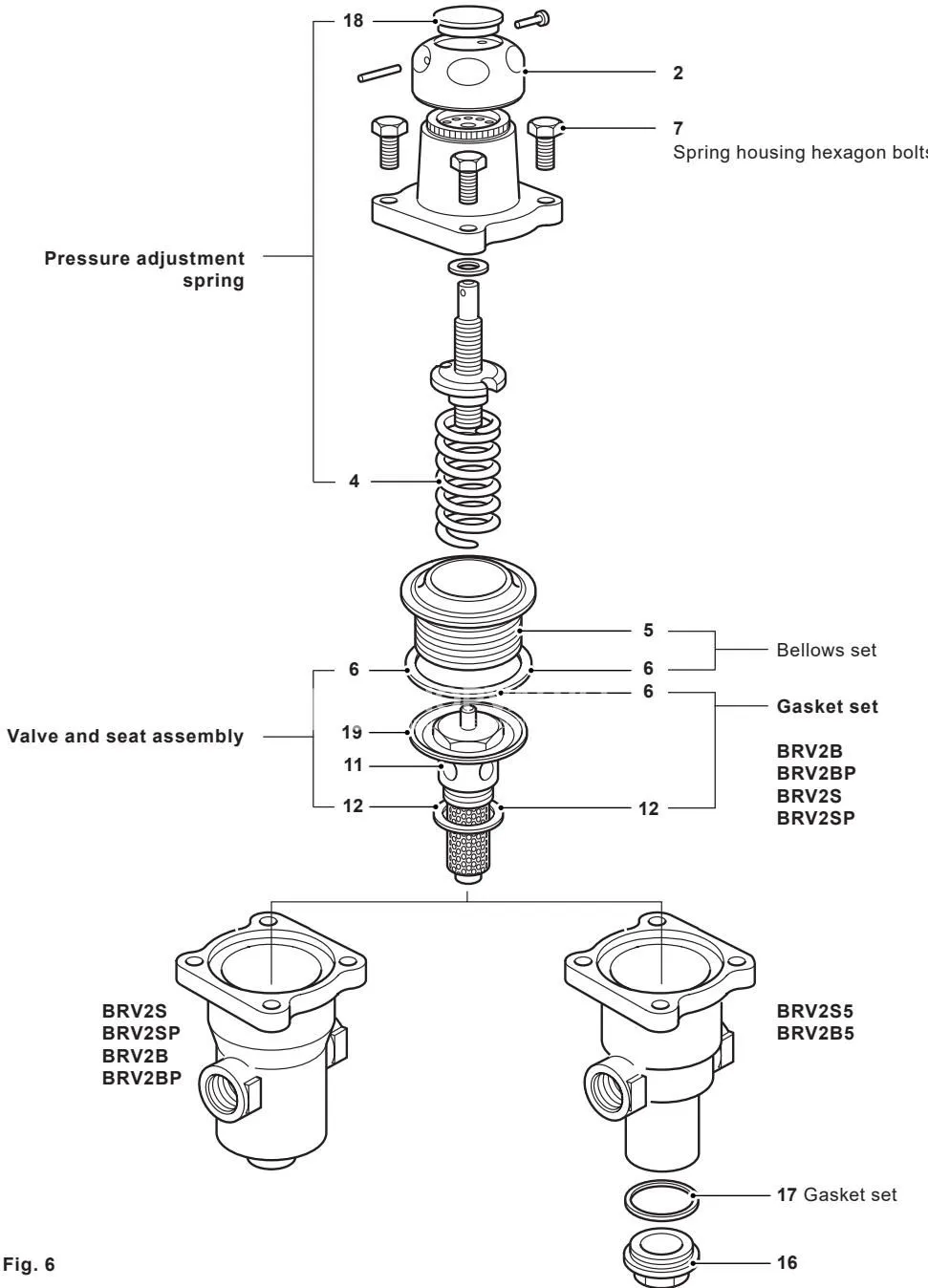

包含组件构成
依据斯派莎克技术资料，阀芯阀座组件由以下关联零部件构成：
- 序号 10：顶杆
- 序号 11：阀座
- 序号 12：阀座垫圈
- 序号 13：阀芯
- 序号 14：阀芯回复弹簧
- 序号 15：内置过滤网
- 序号 19：隔板
- 序号 6：波纹管组垫圈
更换与安装步骤
- 关闭减压阀上下游隔离阀，彻底泄压至大气压，确认管体降至安全温度。
- 逆时针彻底旋转调节手轮（2），完全释放弹簧预紧力。
- 使用 13 mm A/F 扳手拆卸 4 颗弹簧室六角螺栓（7），取下弹簧室总成。
- 垂直取出波纹管组件（5）及波纹管密封垫圈（6）。
- 使用 32 mm A/F 扳手拧松并取出阀座（11），同时取出阀芯、回复弹簧、过滤网、顶杆及导向隔板。
- 彻底清洁阀体内部密封配合面与流道。
- 换上全新阀芯阀座组件与新阀座垫圈（12）。
- 使用 32 mm A/F 扳手以 108 - 132 N·m 力矩拧紧阀座（11）。
- 安装新波纹管垫圈（6），重新装入波纹管组件与弹簧室。
- 使用 13 mm A/F 扳手对角均匀拧紧 4 颗螺栓（7），拧紧力矩为 18 - 24 N·m。
组件更换所解决的典型故障
- 下游压力在无流量或关闭工况下异常升高：阀座受流体磨损或异物拉伤导致密封泄漏。
- 压力控制滞后或下游压力无法维持：顶杆受灰尘或水垢黏结引起机械卡涩，或内部感应孔堵塞。
- 减压波动与振荡（Hunting）：顶杆摩擦阻力增大引起动态响应失稳。
