产品概述

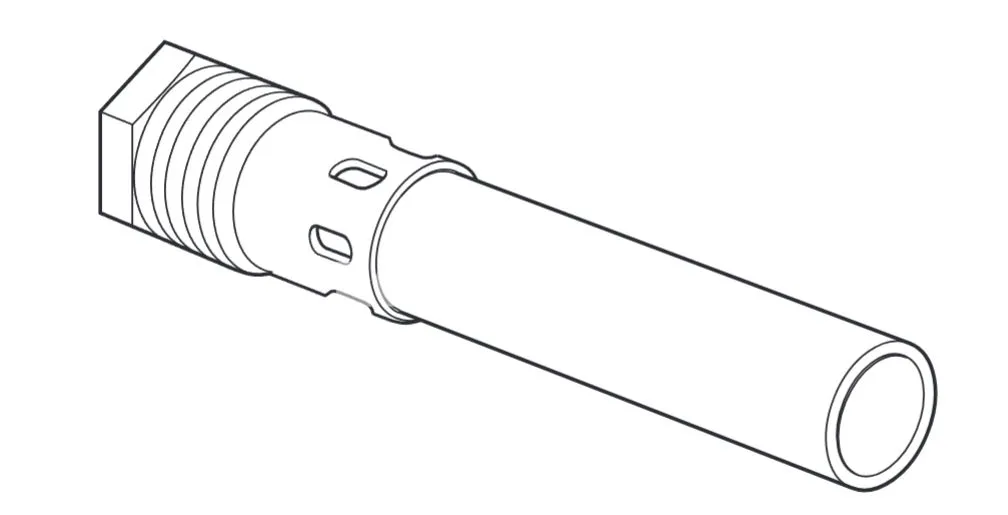

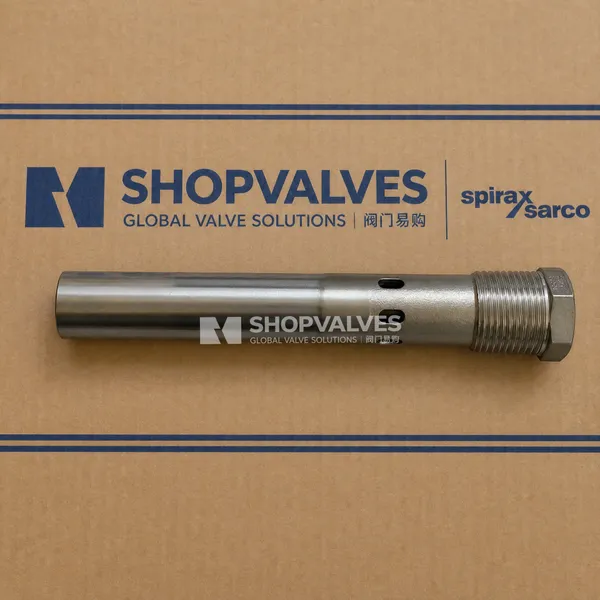

斯派莎克 Spirax Sarco IN15 是一款蒸汽喷射器。该设备通过蒸汽喷射从环形孔吸入液体，将其混合后喷入水箱，从而避免温度分层差异。

核心特点

• 采用奥氏体不锈钢 (ASTM A351 CF3M) 制造。
• 无运动部件，实现流体的加热、混合与循环。
• 支持从外部直接安装在水箱壁上，或连接至水箱内部管道。
• 配备 1/2” 内螺纹（用于蒸汽供应）和 1” 外螺纹（用于水箱安装），提供 BSPT 或 NPT 选项。

技术规格

参数	数值
本体设计压力	PN25
最小操作压力	0.5 bar g
最大饱和蒸汽条件	19.4 bar g @ 213.41 °C
最高推荐加热温度 (开式水箱)	90 °C
材质	奥氏体不锈钢 ASTM A351 CF3M
蒸汽供应接口	1/2” 内螺纹
水箱安装接口	1” 外螺纹
长度	205 mm
直径	28 mm
重量	0.4 kg
最小管径 (单个喷射器)	15 mm
最小管径 (2个喷射器)	20 mm
喷射器下最小水深	100 mm

喷射器与水槽壁最小距离

进入喷射器的蒸汽压力 (bar g)	最小距离 (L)
0.5 - 7.0	250 mm
7.1 - 10.0	300 mm
10.1 - 14.0	350 mm
14.1 - 17.0	400 mm

适用范围

• 锅炉给水加热和除氧。
• 开式水箱中水及其他流体的蒸汽加热。

安装指南

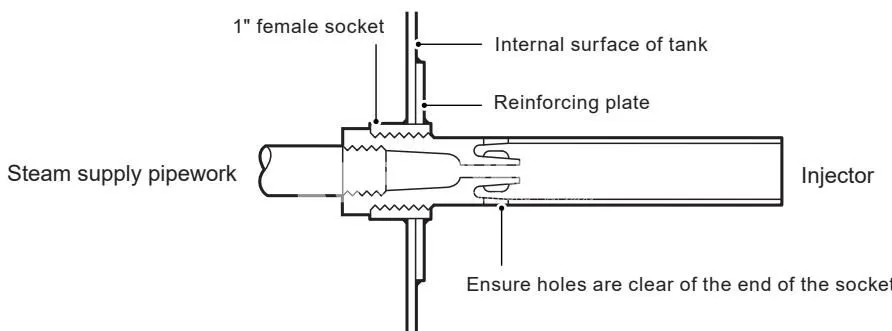

斯派莎克 Spirax Sarco IN15 必须水平安装在水槽的低位中心线上，距离水槽侧壁最小 150 mm。可通过螺纹接口直接安装在水槽壁上。蒸汽供应管道应牢固支撑，防止震动和应力作用在水箱上。
