描述
产品概述
斯派莎克 Spirax Sarco DRV7 直接作用式减压阀是一款无需外部动力源的自力式调压设备。阀门安装于蒸汽、压缩空气及流体输送管线中，用于将波动的上游进口压力稳定降至所需的下游控制设定值。结构采用 PN25 等级球墨铸铁阀体、单阀座结构以及不锈钢波纹管阀杆密封，省去了日常填料维护工作。

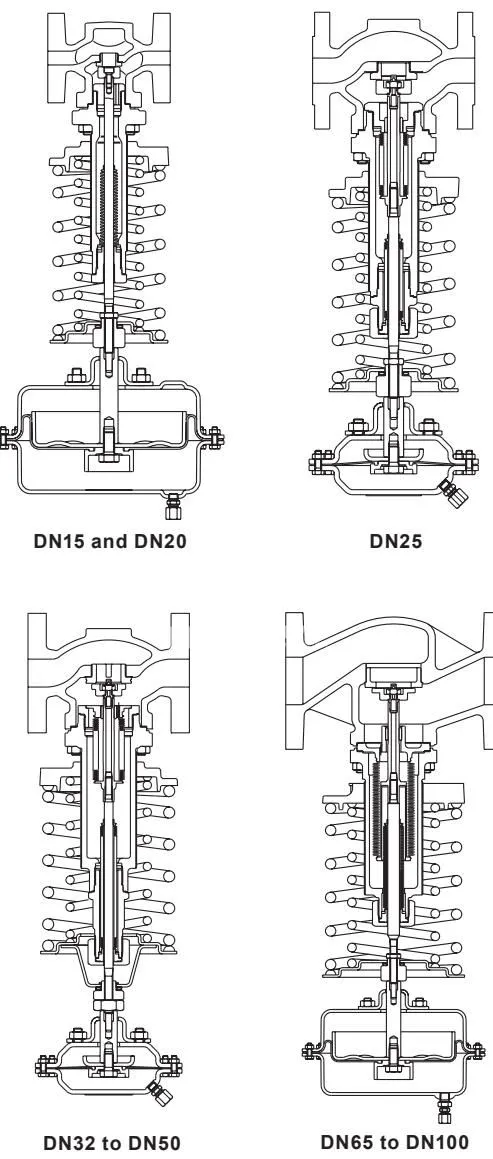

减压控制依靠下游压力信号直接导入隔膜执行器，克服调节弹簧预紧力而实现平衡。内部平衡结构保证了进口压力波动时的控制稳定性：DN15 至 DN20 口径采用阀芯平衡设计，DN25 至 DN100 则内置 AISI 316L 不锈钢平衡波纹管组件。针对气体系统需要严密关闭的工况，可选配丁腈橡胶软阀座型号 DRV7G，最高允许温度 90 °C。
核心特点
- 自力式直接作用结构，无需外接压缩空气或辅助电源驱动。
- 不锈钢波纹管阀杆密封彻底消除外部泄漏隐患，实现日常免维护。
- 压力平衡式阀芯配置（DN15–20 为阀芯平衡，DN25–100 为平衡波纹管），消除进口压力波动干扰。
- 六种执行器与弹簧组合，覆盖 0.1 至 20 bar 范围的下游设定压力。
- 可选丁腈橡胶软阀座 DRV7G，满足空气及气体系统的紧密截止要求（90 °C 以下，建议最大减压比 10:1）。
- 标配增强型 EPDM 膜片，油品系统可选配丁腈橡胶隔膜（后缀 N）。
- 高流通能力设计，DN100 口径全开 Kvs 达到 145。
技术规格
| 参数项目 | 规格参数值 |
|---|---|
| 阀体公称压力 | PN25 |
| 法兰连接公称通径 | DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100 |
| 螺纹连接口径 | 1/2”, 3/4”, 1”, 1 1/4”, 1 1/2”, 2” BSP (BS 21) 或 NPT |
| 标准法兰标准 | EN 1092 PN16, EN 1092 PN25 |
| 可选法兰标准 | ASME 150, JIS |

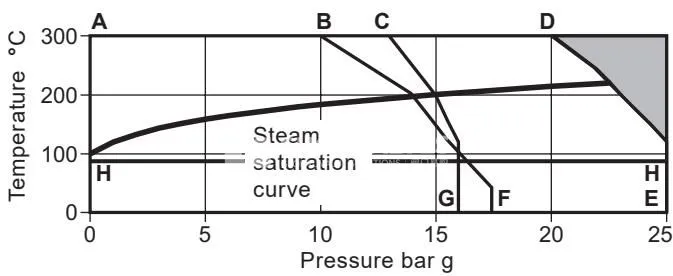

| 最高设计压力 (PMA) | 25 bar g @ 100 °C (或 25 bar g @ 120 °C) |
| 最高设计温度 (TMA) - DRV7 | 300 °C @ 17.5 bar g |
| 最高设计温度 (TMA) - DRV7G | 90 °C @ 25 bar g |
| 最低设计温度 | 0 °C |
| 最高工作温度 (TMO) - DRV7 | 300 °C @ 17.5 bar g |
| 最高工作温度 (TMO) - DRV7G | 90 °C @ 25 bar g |
| 最低工作温度 | 0 °C (更低工况需咨询工厂) |
| 饱和蒸汽最高工作压力 | 22 bar g |
| 最大允许工作压差 (DN15–DN50) | 25 bar |
| 最大允许工作压差 (DN65–DN100) | 20 bar |
| 阀体冷态水压试验压力 | 38 bar g |
| 装配内件后最高试验压力 | 25 bar g |
| EPDM 膜片最高连续工作温度 | 125 °C |
| 丁腈橡胶膜片最高连续工作温度 | 90 °C |
流量系数 (Kvs 值)
| 公称通径 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 |
|---|---|---|---|---|---|---|---|---|---|
| 最大 Kvs | 3.4 | 6.5 | 11.4 | 16.4 | 24 | 40 | 58 | 92 | 145 |
注：Cv (UK) = Kvs × 0.963；Cv (US) = Kvs × 1.156。Kvs 值为全开状态排量，用于下游安全阀选型。
适用范围
- 饱和蒸汽分配干管及换热工段减压稳压（工作介质为蒸汽时，下游引压管路必须配备 WS4 或 WS4-3 水封罐以保护膜片）。
- 工业压缩空气管网稳压供给与储气罐降压输出。
- 工业惰性气体减压控制管路。
- 润滑油与非腐蚀性工业油品输送系统（选用配带后缀 N 的丁腈橡胶隔膜执行器）。
- 工业水系统间歇式减压供水（严禁用于泵连续再循环管路，以免气蚀损坏阀体内部组件）。

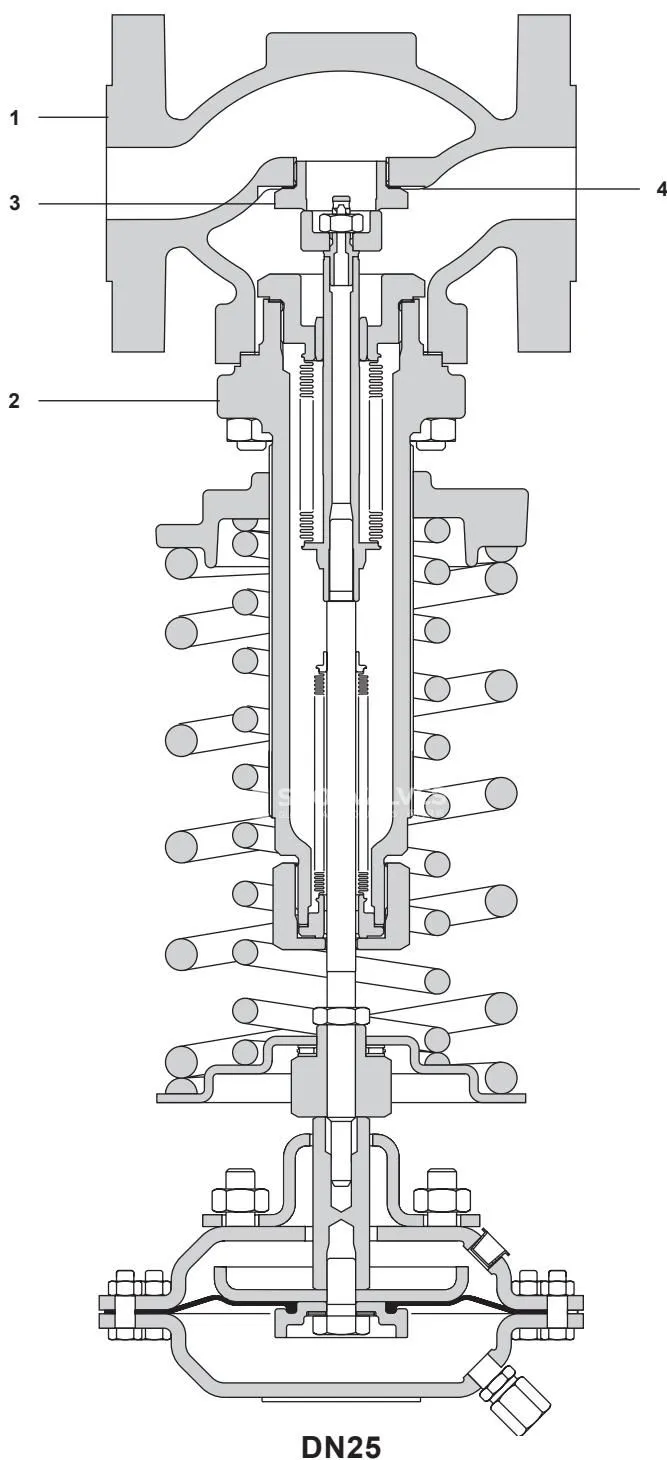

材质明细
| 序号 | 零件名称 | 规格范围 / 选项 | 材质 | 材质标准 |
|---|---|---|---|---|
| 1 | 阀体 | DN15 至 DN50 | 球墨铸铁 | DIN 1693 GGG 40.3 |
| 1 | 阀体 | DN65 至 DN100 | 球墨铸铁 | ENG JS 400-18-LT |
| 2 | 阀帽 | 全部口径 | 球墨铸铁 | DIN 1693 GGG 40.3 |
| 3 | 阀座 | 全部口径 | 不锈钢 | BS 970 431 S29 |
| 4 | 阀座垫圈 | DN15 | 不锈钢 | - |
| 4 | 阀座垫圈 | DN20 和 DN25 | 低碳钢 | - |
| 4 | 阀座垫圈 | DN32 至 DN50 | 增强片状石墨 | - |
| 5 | 阀芯 | DRV7 | 不锈钢 | BS 970 431 S29 |
| 5 | 阀芯 | DRV7G (软阀座) | 不锈钢 / 丁腈橡胶 | BS 970 431 S29 |
| 6 | 阀芯螺钉 | DN15 和 DN20 | 不锈钢 | BS 6105 A2 |
| 7 | 阀芯密封圈 | 全部口径 | 特种聚合物 | Arlon 1555 |
| 8 | 导向衬套 | DN15 和 DN20 | 不锈钢 | BS 970 431 S29 |
| 9 | 衬套 (平衡组件内) | DN25 至 DN100 | 不锈钢 | BS 970 431 S29 |
| 10 | 平衡波纹管组件 | DN25 至 DN100 | 不锈钢 | AISI 316L |
| 11 | 平衡波纹管垫圈 | DN25 至 DN100 | 增强片状石墨 | - |
| 12 | 阀帽垫圈 | 全部口径 | 增强片状石墨 | - |
| 13 | 阀帽螺母 | 全部口径 | 钢 | DIN 267 Pt13 Gr. 8 |
| 14 | 阀帽螺栓 | DN15 至 DN40 (M10) | 钢 | DIN 267 Pt13 Gr. 8.8 |
| 14 | 阀帽螺栓 | DN50 和 DN65 (M12) | 钢 | DIN 267 Pt13 Gr. 8.8 |
| 14 | 阀帽螺栓 | DN80 和 DN100 (M16) | 钢 | DIN 267 Pt13 Gr. 8.8 |
| 15 | 支柱 | 全部口径 | 镀锌钢 | BS 970 230 M07 |
| 16 | 支柱螺母 | 全部口径 | 镀锌钢 | BS 3693 Gr. 8 |
| 17 | 弹簧调节器 | 全部口径 | 镀锌铸铁 | DIN 1691 GG25 |
| 18 | 控制弹簧 | 全部口径 | 铬钒钢 | - |
| 19 | 衬套 (密封组件内) | 全部口径 | PTFE / 钢复合材料 | - |
| 20 | 密封波纹管组件 | 全部口径 | 不锈钢 | AISI 316L |
| 21 | 密封波纹管垫圈 | DN15 和 DN20 | 不锈钢 ‘S’ 型 | - |
| 21 | 密封波纹管垫圈 | DN25 至 DN100 | 增强片状石墨 | - |
| 22 | 紧固螺母 | DN25 至 DN100 | 镀锌钢 | BS 970 230 M07 |
| 25 | 锁定螺母 | DN32 至 DN50 | 镀锌钢 | BS 970 230 M07 |
| 25 | 锁定螺母 | DN15–25, DN65–100 | 镀锌钢 | BS 3692 Gr. 8 |
| 26 | 弹簧挡板 | 全部口径 | 镀锌钢 | BS 1449 Pt1 HR14 |
| 27 | 滚针轴承 | 全部口径 | 轴承钢 | - |
| 28 | 设定螺母 | 全部口径 | 镀锌钢 | BS 970 230 M07 |
| 29 | 轴承挡板 | DN32 至 DN50 | 镀锌钢 | BS 1449 Pt1 HR14 |
| 30 | 簧环 | DN32 至 DN50 | 镀锌钢 | - |
| 31 | 安装板 | DN25 至 DN50 | 镀锌钢 | BS 1449 Pt1 HR14 |
| 32 | 执行器外壳 | 1(N) 至 4(N) 型 | 碳钢 | DIN 1514 St W24 |
| 32 | 执行器外壳 | 5(N) 型 | 结构钢 | BS EN 10025 S355 J2G3 |
| 33 | 外壳螺栓 | 1(N), 2(N) 型 | 镀锌钢 | BS 3692 Gr. 5.6 |
| 33 | 外壳螺栓 | 3(N), 4(N), 5(N) 型 | 镀锌钢 | BS 3692 Gr. 8.8 |
| 34 | 外壳螺母 | 1(N), 2(N) 型 | 镀锌钢 | BS 3692 Gr. 5 |
| 34 | 外壳螺母 | 3(N), 4(N), 5(N) 型 | 镀锌钢 | BS 3692 Gr. 8 |
| 35 | 膜片 | 标准配置 | EPDM 纤维增强 | - |
| 35 | 膜片 | 后缀 ‘N’ | 丁腈橡胶纤维增强 | - |
| 36 | 六角螺钉 | 全部口径 | 不锈钢 | BS 6105 A2 |
| 37 | 密封垫片 | 全部口径 | 纤维板 | - |
| 38 | 膜片夹 | 全部口径 | 不锈钢 | ASTM A351 CF8M |
| 39 | 活塞 | 全部口径 | 镀锌碳钢 | BS 1449 Pt1 HR14 |
| 40 | 主轴 | 全部口径 | 镀锌碳钢 | BS 970 230 M07 |
| 41 | 执行器安装螺母 | 全部口径 | 镀锌钢 | BS 3692 Gr. 8 |
| 42 | 管接头 | 全部口径 | 镀锌钢 | - |
| 43 | 螺纹插件 | DN15 和 DN20 | 不锈钢 | DTD 734 |
| 44 | 自锁螺母 | DN25 至 DN100 | 不锈钢 | BS 6105 A2 |
下游压力控制范围与执行器选择
| 压力范围编号 | 阀门型号配置 | 执行器型号 | 弹簧颜色 | 下游控制压力范围 | 执行器外壳公称压力 |
|---|---|---|---|---|---|
| 1 | DRV7(G)B1(N) | 1 或 1N | 黄色 | 0.1 至 0.6 bar (DN32–50 为 0.15–0.6 bar; DN65–100 为 0.3–0.6 bar) | PN2.5 |
| 2 | DRV7(G)B2(N) | 2 或 2N | 黄色 | 0.2 至 1.2 bar (DN65–100 为 0.4–1.2 bar) | PN2.5 |
| 3 | DRV7(G)B3(N) | 3 或 3N | 蓝色 | 0.8 至 2.5 bar | PN6.0 |
| 4 | DRV7(G)B4(N) | 4 或 4N | 蓝色 | 2.0 至 5.0 bar | PN16.0 |
| 5 | DRV7(G)B5(N) | 5 或 5N | 蓝色 | 4.5 至 10.0 bar | PN25.0 |
| 6 | DRV7(G)B6(N) | 5 或 5N | 红色 | 8.0 至 20.0 bar | PN25.0 |

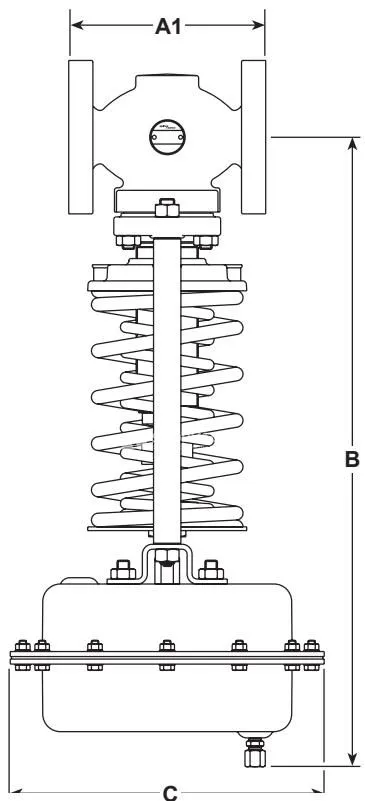

外形尺寸与重量
结构长度及外形尺寸 (mm)
| 口径 | PN25 法兰 (A1) | ASME 150 法兰 (A1) | 螺纹连接 (A2) | 螺纹中心距 (E) | 执行器 1 (B) | 执行器 2 (B) | 执行器 3 (B) | 执行器 4 (B) | 执行器 5/6 (B) |
|---|---|---|---|---|---|---|---|---|---|
| DN15 | 130 | 127 | 88 | 38 | 537 | 511 | 426 | 426 | 411 |
| DN20 | 150 | 143 | 102 | 38 | 537 | 511 | 426 | 426 | 411 |
| DN25 | 160 | 153 | 134 | 51 | 546 | 520 | 435 | 435 | 420 |
| DN32 | 180 | 176 | 144 | 51 | 608 | 582 | 497 | 497 | 482 |
| DN40 | 200 | 198 | 150 | 62 | 608 | 582 | 497 | 497 | 482 |
| DN50 | 230 | 229 | 180 | 71 | 611 | 585 | 500 | 500 | 485 |
| DN65 | 290 | 295 | - | - | 633 | 607 | 522 | 522 | 507 |
| DN80 | 310 | 314 | - | - | 639 | 613 | 528 | 528 | 513 |
| DN100 | 350 | 350 | - | - | 744 | 718 | 633 | 633 | 618 |
执行器外壳直径 (C)：1 型 = 305 mm；2 型 = 250 mm；3 型 = 208 mm；4 型 = 168 mm；5/6 型 = 143 mm。
阀体与执行器重量 (kg)
| 阀门通径 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 |
|---|---|---|---|---|---|---|---|---|---|
| 法兰阀体 (黄色弹簧) | 10.8 | 11.8 | 14.0 | 18.8 | 20.4 | 23.0 | 31.7 | 38.2 | 53.9 |
| 法兰阀体 (蓝色弹簧) | 10.8 | 11.8 | 14.0 | 18.8 | 20.4 | 23.0 | 31.7 | 38.2 | 53.9 |
| 法兰阀体 (红色弹簧) | 11.8 | 12.8 | 15.0 | 20.2 | 21.8 | 24.4 | 33.5 | 40.0 | 56.5 |
| 螺纹阀体重量减量 | -1.7 | -2.2 | -2.2 | -3.6 | -3.9 | -5.5 | - | - | - |
| 执行器型号 | 1 或 1N | 2 或 2N | 3 或 3N | 4 或 4N | 5 或 5N |
|---|---|---|---|---|---|
| 执行器重量 (kg) | 12.3 | 6.5 | 3.9 | 2.5 | 2.6 |
注：整机总重量为阀体组件重量加上所配执行器重量。

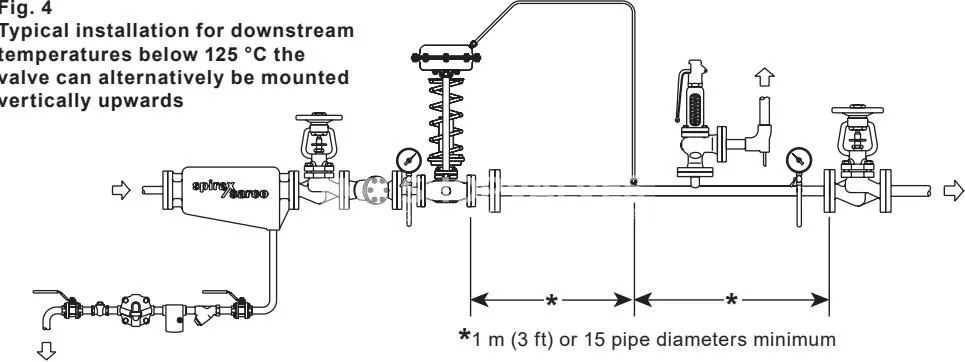

安装规范说明
- 减压阀必须安装在水平管道上，阀体流向箭头必须与介质流动方向一致。
- 介质为蒸汽或温度高于 125 °C 时，阀门必须垂直向下安装（弹簧与执行器朝下位于管道下方），并在下游至执行器的控制引压管路上配置 WS4 系列水封罐。
- 工作温度低于 125 °C 时，阀体允许垂直向上或垂直向下安装。
- 执行器引压管推荐采用外径 8 mm 的铜管或不锈钢管，引压取压点应设置在距离阀门或弯头至少 1 米或 15 倍管径的直管段平稳区域。
- 安装前需吹扫管道杂质；阀门上游必须配置同管径过滤器（蒸汽和空气系统过滤器须水平侧装以防积水）。
- 蒸汽系统阀门上游应配备汽水分离器和疏水阀组，并在减压站前后安装压力表与截止阀。
- 减压阀下游必须安装全排量安全阀，以防减压失灵时超压损坏下游工艺设备。
- 投入运行前必须对 WS4 水封罐注满软水；缓慢开启上游隔离阀以防管网水锤。
调试与维护指南
拆卸或维修前，先关闭上下游截止阀，排空系统压力，旋转弹簧调节器 (17) 完全释放弹簧预紧力。切勿在未松开锁定螺母 (25) 的情况下旋转设定螺母 (28)，否则会导致密封波纹管扭曲报废。

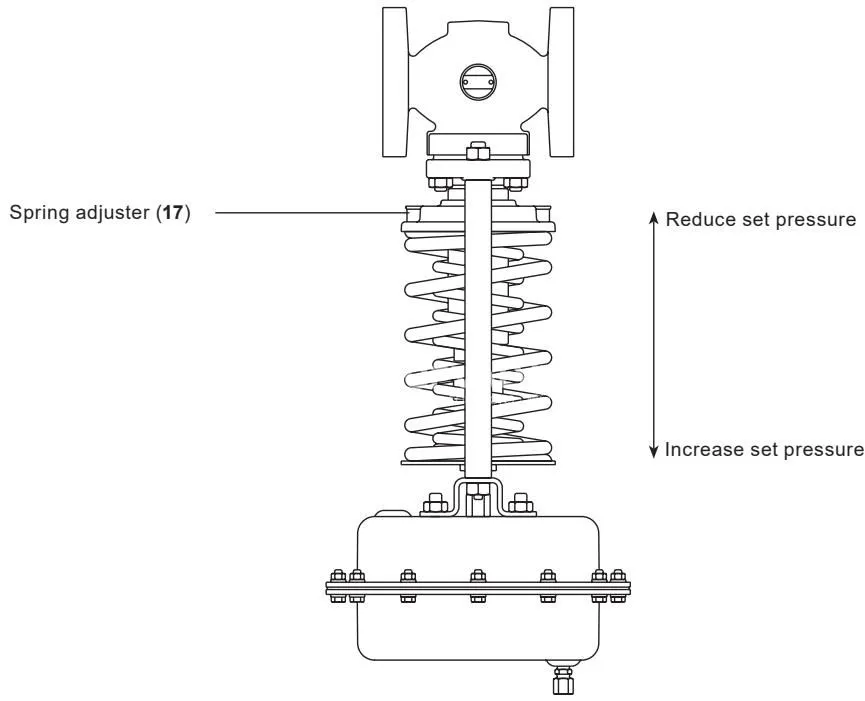

下游压力调节可使用开口扳手（DN50 及以下使用 17 mm 扳手，DN65–100 使用 24 mm 扳手）：压缩弹簧将升高下游设定压力，释放弹簧张力则降低设定压力。
最大阀门开度设定参数
| 阀门通径 | 最大开度升程 (mm) | 设定螺母旋转调整圈数 |
|---|---|---|
| DN15 | 4.00 | 2 圈 4 个平面 |
| DN20 | 4.75 | 3 圈 1 个平面 |
| DN25 | 6.25 | 4 圈 1 个平面 |
| DN32 | 7.75 | 5 圈 1 个平面 |
| DN40 | 9.00 | 6 圈整 |
| DN50 | 11.00 | 7 圈 2 个平面 |
| DN65 | 12.25 | 8 圈 1 个平面 |
| DN80 | 15.75 | 10 圈 3 个平面 |
| DN100 | 19.50 | 13 圈整 |
推荐紧固扭矩
| 紧固部位 | 零件名称 / 序号 | 适用通径 | 推荐扭矩值 |
|---|---|---|---|
| 阀座 (3) | 阀座螺纹 | DN15 | 50 至 55 N·m |
| 阀座 (3) | 阀座螺纹 | DN20 | 105 至 110 N·m |
| 阀座 (3) | 阀座螺纹 | DN25 | 160 至 170 N·m |
| 阀座 (3) | 阀座螺纹 | DN32 | 100 至 110 N·m |
| 阀座 (3) | 阀座螺纹 | DN40 | 175 至 185 N·m |
| 阀座 (3) | 阀座螺纹 | DN50 | 165 至 175 N·m |
| 平衡波纹管组件 (10) | 连接螺纹 | DN25 | 90 至 100 N·m |
| 平衡波纹管组件 (10) | 连接螺纹 | DN32 和 DN40 | 170 至 180 N·m |
| 平衡波纹管组件 (10) | 连接螺纹 | DN50 | 220 至 230 N·m |
| 平衡波纹管至密封波纹管 | 连接螺纹 (10/20) | DN25 至 DN100 | 2 至 3 N·m |
| 适配器螺纹 (23) | 螺纹接头 | DN25 至 DN50 | 55 至 60 N·m |
| 紧固螺母 (22) | 螺母 | DN25 至 DN50 | 40 至 45 N·m |
| 紧固螺母 (22) | 螺母 | DN65 至 DN100 | 60 至 65 N·m |
| 阀帽螺母 (13) | 螺母 | DN15 | 15 至 20 N·m |
| 阀帽螺母 (13) | 螺母 | DN20 | 20 至 25 N·m |
| 阀帽螺母 (13) | 螺母 | DN25 至 DN50 | 25 至 30 N·m |
| 阀帽螺母 (13) | 螺母 | DN65 | 40 至 45 N·m |
| 阀帽螺母 (13) | 螺母 | DN80 | 60 至 65 N·m |
| 阀帽螺母 (13) | 螺母 | DN100 | 50 至 55 N·m |
| 导向衬套 (8) | 螺纹衬套 | DN15 和 DN20 | 50 至 60 N·m |
| 支柱螺母 (16) | 螺母 | 全部口径 | 25 至 35 N·m |
| 密封波纹管组件 (20) | 螺纹衬套 | DN15 和 DN20 | 175 至 185 N·m |
| 设定螺母 / 锁定螺母 (28/25) | 螺母组件 | 全部口径 | 10 至 15 N·m |
| 执行器外壳螺栓 (33/34) | 外壳螺栓螺母 | 1, 1N, 2, 2N 型 | 4.5 至 5.5 N·m |
| 执行器外壳螺栓 (33/34) | 外壳螺栓螺母 | 3(N), 4(N), 5(N) 型 | 10.5 至 11.5 N·m |
| 膜片紧固螺栓 (36) | 螺栓 | 全部执行器 | 23 至 27 N·m |
| 执行器安装螺母 (41) | 螺母 | 全部执行器 | 15 至 18 N·m |

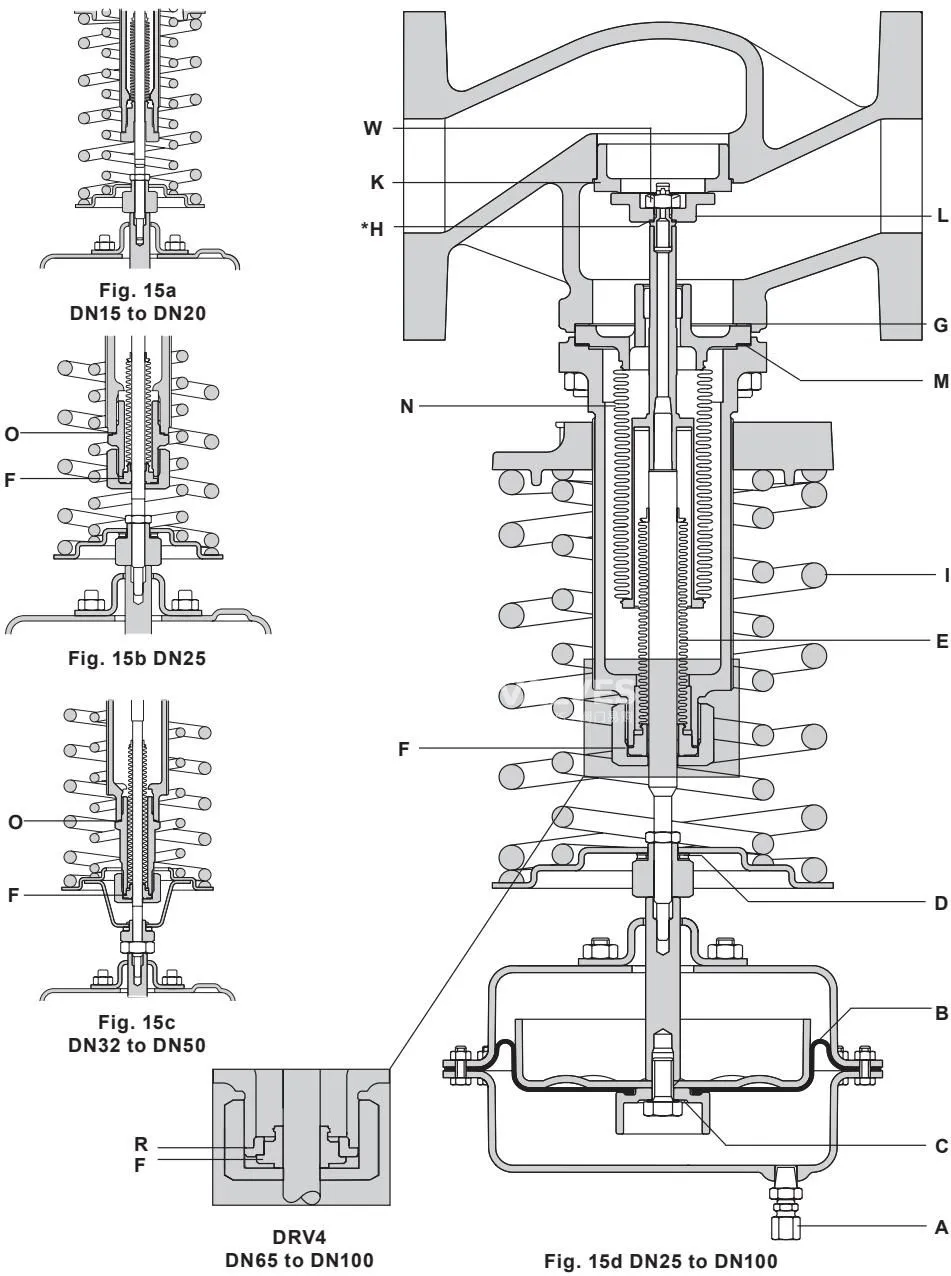

备件组件清单
| 备件包名称 | 适用通径范围 | 备件包所含部件 |
|---|---|---|
| 引压管接头 | 全部口径 | 接头 (A) |
| 膜片组件 | 全部执行器型号 | 隔膜 (B)、纤维密封垫圈 (C) |
| 滚针轴承 | 全部口径 | 滚针轴承组件 (D) |
| 控制弹簧 | 全部口径 | 控制弹簧 (I) |
| 密封波纹管组件 | DN15 和 DN20 | 密封波纹管组件 (E)、波纹管垫片 (F)、阀帽垫片 (G) |
| 密封波纹管组件 | DN25 至 DN100 | 密封波纹管组件 (E)、密封波纹管垫片 (F)（早期 DN25–50 含适配器垫圈 O） |
| 阀座 / 阀芯组件 | DN15 和 DN20 | 阀座 (J)、阀座垫片 (K)、阀芯 (L)、阀帽垫片 (G)、阀芯密封圈 (H) |
| 阀座 / 阀芯组件 | DN25 至 DN50 | 阀座 (J)、阀座垫片 (K)、阀芯 (L)、自锁螺母 (W)、阀芯密封圈 (H)、阀帽垫片 (G) |
| 阀芯组件 | DN65 至 DN100 | 阀芯 (L)、自锁螺母 (W)、阀芯密封圈 (H)、阀帽垫片 (G)、平衡波纹管垫片 (M) |
| 平衡波纹管组件 | DN25 至 DN50 | 平衡波纹管 (N)、平衡垫片 (M)、阀帽垫片 (G)、自锁螺母 (W)、密封圈 (H)、密封垫片 (F)、适配器垫片 (O) |
| 平衡波纹管组件 | DN65 至 DN100 | 平衡波纹管 (N)、平衡垫片 (M)、阀帽垫片 (G)、自锁螺母 (W)、阀芯密封圈 (H) |
| 垫片组 | DN15 和 DN20 | 密封波纹管垫片 (F)、阀帽垫片 (G)、阀座垫片 (K) |
| 垫片组 | DN25 至 DN50 | 密封波纹管垫片 (F)、阀帽垫片 (G)、阀座垫片 (K)、平衡波纹管垫片 (M)、适配器垫片 (O) |
| 垫片组 | DN65 至 DN100 | 密封波纹管垫片 (F)、阀帽垫片 (G)、平衡波纹管垫片 (M) |
