产品概述

斯派莎克 Spirax Sarco SG253 垫片组是专用于 SG253 双窗球墨铸铁观视镜的密封备件（资料示意图序号 4）。在蒸汽疏水阀排量监测及工业流体管线中，视窗两侧必须依靠平整精密的石墨垫片隔绝介质，防止高温冷凝水或气体外泄。

垫片采用加强型片状石墨制造，其内部含有薄的不锈钢支撑环。该结构在提供高温抗蠕变性能的同时，保证垫片在螺栓紧固与介质压力冲击下维持尺寸稳定性，满足 280 °C 及最高 25 bar g 工况要求。

核心特点

• 加强型片状石墨材料：具备优异的耐温及密封性能，耐受最高 280 °C 介质温度。
• 内置薄不锈钢支撑环：强化垫片抗压机械强度，避免螺栓紧固力矩偏载导致局部变形。
• 视窗双侧对置密封：适配 SG253 双视窗结构，在每个视窗（序号 3）两侧均布置垫片以形成压紧密封。
• 完整口径规格支持：完全对应 DN15、DN20、DN25、DN32、DN40 和 DN50 各口径观视镜装配尺寸。
• 流体指令兼容：适用于欧洲压力设备指令 2 类流体（蒸汽、水/冷凝水、压缩空气等）。

技术规格

参数项目	规格参数
备件名称	垫片组 / 垫片组件（序号 4）
适用主机型号	斯派莎克 Spirax Sarco SG253 双窗观视镜
垫片材质	加强型片状石墨
内部增强件	薄不锈钢支撑环
适用通径范围	DN15、DN20、DN25、DN32、DN40、DN50
PMA 最大允许压力	PN25: 25 bar g @ 100 °C / ANSI 150: 17.2 bar g @ 35 °C
TMA 最大允许温度	PN25: 280 °C @ 18 bar g / ANSI 150: 280 °C @ 10 bar g
最小允许温度	-10 °C
PMO 饱和蒸汽最大工作压力	PN25: 21 bar g / ANSI 150: 13.8 bar g
TMO 最大工作温度	280 °C
最小工作温度	0 °C（低于此温度需咨询斯派莎克）
适用介质类别	压力设备指令 2 类气体及 2 类液体（饱和蒸汽、冷凝水、压缩空气等）

适用范围

• 斯派莎克 SG253 双窗球墨铸铁观视镜的定期检修及密封垫片更换。
• 视窗因冷凝水碱性腐蚀或氢氟酸侵蚀变薄而更换玻璃时的密封重置。
• 蒸汽疏水阀下游法兰连接（PN25 / ANSI 150）流动监测管线的气密性维护。

维护与安装说明

1. 系统隔离：关闭观视镜前后截止阀，释放管线压力与流体，等待阀体温度冷却至常温。

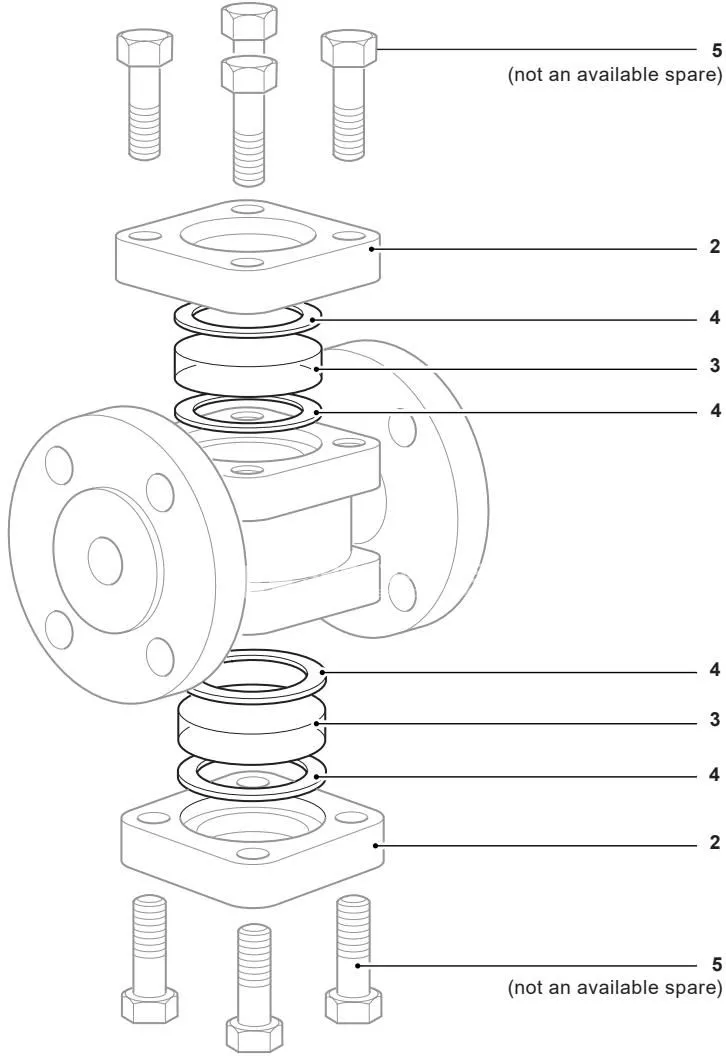

2. 拆卸部件：旋下阀盖螺栓（序号 5），取下阀盖（序号 2），取出旧垫片（序号 4）及视窗玻璃（序号 3）。
3. 清理卡槽：仔细清理阀体和阀盖上的密封卡槽，清除石墨残留物，切勿损伤密封面。
4. 安装垫片：放入新垫片和视窗，确保每个视窗（序号 3）的两侧均装有一片新垫片（序号 4）。重新对正装上阀盖（序号 2）和螺栓（序号 5）。
5. 力矩紧固：使用扭矩扳手按照下表推荐力矩交叉均匀紧固螺栓。
6. 通汽调试：检修完成后缓慢开启隔离阀，使压力与温度平稳上升，检查连接处是否存在泄漏。

推荐螺栓拧紧力矩

口径规格	螺栓规格	扳手对边尺寸	数量	推荐拧紧力矩
DN15 - DN20	M10 x 30	17 A/F	8	12 N m (8.6 lbf ft)
DN25 - DN32（2010年8月前出厂）	M10 x 35	17 A/F	8	28 N m (20.6 lbf ft)
DN25 - DN32（2010年8月后出厂）	M10 x 40	16 A/F	8	28 N m (20.6 lbf ft)
DN40 - DN50	M12 x 40	19 A/F	8	38 N m (28.0 lbf ft)

安全提示：垫片内含有较薄的不锈钢支撑环，拿取及处置时需戴防护手套以防划伤。
