描述
产品概述
斯派莎克 Spirax Sarco 视窗和垫片组件 (3, 4, 5) 是单窗和双窗观视镜的原厂维护备件包。在蒸汽疏水阀下游或工艺管道中，当冷凝水中的腐蚀性碱或氢氟酸导致玻璃视窗变薄、侵蚀或垫片老化时，通过更换该套件可迅速恢复系统密封与流态观测能力。

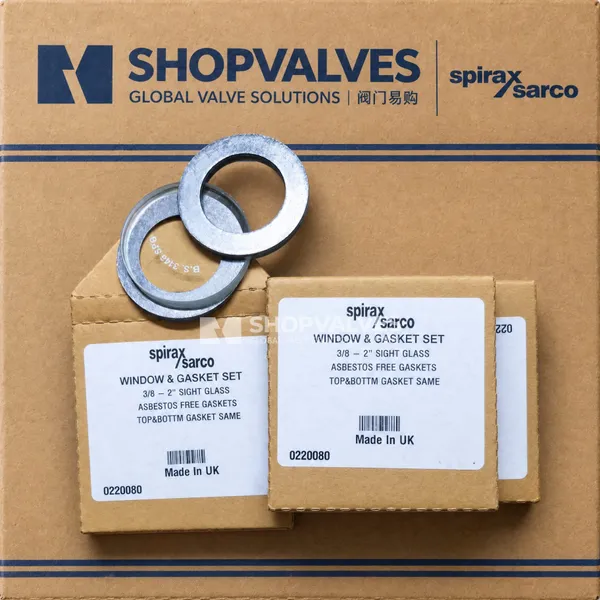

套件包含 BS 3463 韧化钠钙玻璃视窗（序号 3）、顶部垫片（序号 4）以及底部垫片（序号 5）。整套备件确保在无须拆除或更换观视镜金属阀体的前提下，完成视窗部件的原厂规格翻新。
核心特点
- 视窗采用符合 BS 3463 工业标准的韧化钠钙玻璃制造。
- 密封垫片采用加强型片状石墨材质，内部含薄不锈钢支撑环以保障承压回弹性。
- 完整提供序号 3、4、5 所示的视窗及上下密封垫片组合，支持一次性换新。
- 精准匹配斯派莎克黄铜及青铜单窗、双窗螺纹连接观视镜结构卡槽。
技术规格
| 部件 / 参数 | 规格说明 |
|---|---|
| 备件名称 | 视窗和垫片组件（序号 3, 4, 5） |
| 包含部件 | 视窗（3）、顶部垫片（4）、底部垫片（5） |
| 视窗材质（序号 3） | 韧化钠钙玻璃（符合 BS 3463） |
| 顶部垫片材质（序号 4） | 加强型片状石墨（含不锈钢支撑环） |
| 底部垫片材质（序号 5） | 加强型片状石墨（含不锈钢支撑环） |
| 对应阀体设计条件 | PN5 |
| PMA 最大允许压力 | 5 bar g @ 90°C |
| TMA 最高允许温度 | 148°C @ 3.5 bar g |
| 最低允许温度 | -29°C |
| PMO 饱和蒸汽最大工作压力 | 3.5 bar g |
| TMO 最高工作温度 | 148°C @ 3.5 bar g |
| 最低工作温度 | 0°C |
| 冷态水压试验压力 | 7 bar g |
| PTMX 最大测试压力（蒸汽） | 3.5 bar g |
| 视窗框（序号 2）推荐紧固力矩 | 60 - 65 N m |
适用范围
- 斯派莎克单窗观视镜（口径 1/2”、3/4”、1” 及 3/8”）的定期维保与磨损更换。
- 斯派莎克双窗观视镜（口径 1/2”、3/4”、1”、1-1/4”、1-1/2”、2”）的视窗腐蚀更新与泄漏修复。
- 蒸汽疏水阀排放侧、凝结水回收管线及压缩空气系统的可视化流动监控窗口维护。
- 含有腐蚀性碱或氢氟酸化学介质工况下，镜片发生减薄时的安全更换。
维护与更换流程
- 隔离观视镜：依次关闭进出口截止阀，必须首先关闭上游截止阀以防止系统超压。
- 泄压冷却：确保管线内部压力与温度完全释放并降至环境常温。

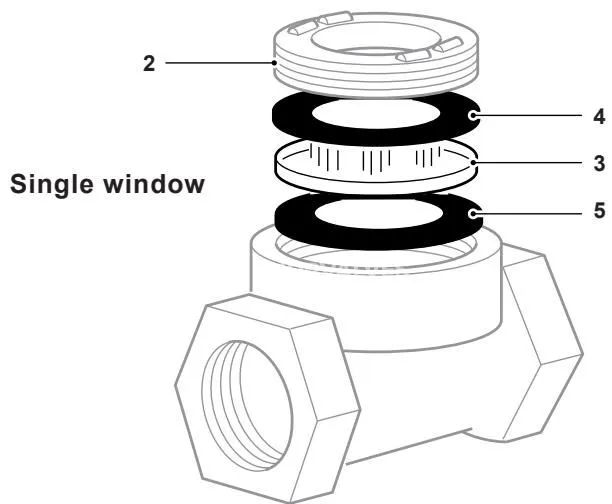

- 拆卸视窗框：旋下视窗框（2），取出旧垫片（4、5）和视窗（3）。注意垫片内含有薄不锈钢支撑环，操作时须防止刺伤。
- 清理卡槽：仔细清除阀体密封卡槽内的残留杂质与旧垫片碎屑。
- 安装新备件：装入新的视窗与垫片，保证每个视窗（3）的两侧各安装一片垫片（4）。
- 紧固部件：将视窗框（2）旋入阀体，使用扭矩扳手均匀拧紧至 60 - 65 N m。
- 调试复位：缓慢开启隔离阀使介质平稳流入，升压升温至工作状态并检查各密封面是否发生泄漏。
备件订购说明
订购备件时请指明备件名称“视窗和垫片组件”，并注明所配观视镜的具体型号与公称口径。
- 单窗观视镜订购示例：1-视窗和垫片组件，用于斯派莎克 1” 单窗观视镜。
- 双窗观视镜订购示例：1-视窗和垫片组件，用于斯派莎克 1” 双窗观视镜。
