产品概述

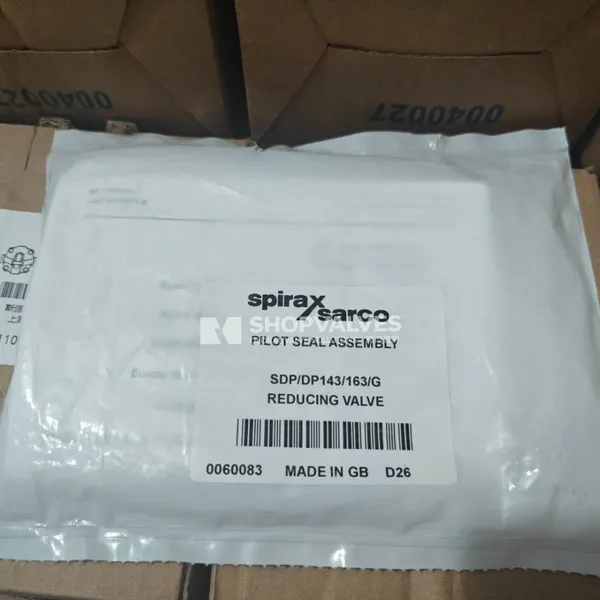

斯派莎克 Spirax Sarco DP143 导阀密封组件是专用于 DP 系列导阀型隔膜减压阀的原厂波纹管密封部件。该组件安装于导阀室内部，隔离导阀控制腔与弹簧负荷机构，防止介质流体向导阀膜片室及调压弹簧侧泄漏，确保蒸汽、压缩空气和工业气体系统下游设定的压力稳定性。

在斯派莎克备件清册中，导阀密封组件标识为部件代号 C。该组件在 DP 系列全口径范围内实现通用互换，涵盖 DN15LC、DN15、DN20、DN25、DN32、DN40、DN50 和 DN80。组件套设在导阀顶杆外部并旋入导阀体，利用金属波纹管的轴向弹性形成严密的动密封屏障。

核心特点

• 全口径通用互换：在互换性表格中均标记为代码 a，适用于 DN15LC 至 DN80 所有减压阀口径。
• 金属波纹管隔离结构：利用不锈钢波纹管吸收导阀顶杆轴向运动位移，消除外泄风险。
• 规范紧固安装：采用 24 mm A/F 套筒扳手安装，紧固力矩严格规定为 115 N m。
• 跨型号通用性：完全适用于铸钢系列（DP143、DP143G、DP143H、DP143Y）及不锈钢系列（DP163、DP163G、DP163Y）。

技术规格

参数项目	规格参数
部件名称	导阀密封组件（密封波纹管组件）
备件代号	部件 C（IM-P006-07 序号 31 / IM-P006-08 序号 12）
适用减压阀系列	DP143、DP143G、DP143H、DP143Y、DP163、DP163G、DP163Y
适用阀门口径	DN15LC、DN15、DN20、DN25、DN32、DN40、DN50、DN80
拆装工具规格	24 mm A/F 套筒
部件紧固力矩	115 N m
顶杆初始间隙	顶杆端部与膜片定位凹台直边沿保持 0.7 mm 间隙
波纹管装配间隙	直边沿与波纹管组件顶部微压状态下保持一线透光微隙
主阀体设计压力	40 bar g（PN40 法兰）/ 18.9 bar g（ASME 150 法兰）
主阀最高工作温度	350 °C (DP143H)、300 °C (DP143)、250 °C (DP163)、120 °C (DP143G/DP163G)

适用范围

• 配备斯派莎克 DP143、DP143H、DP163 导阀型减压阀的饱和蒸汽与过热蒸汽管道。
• 采用 DP143G 或 DP163G 软密封减压阀的压缩空气和惰性工业气体分配管网。
• 装配 DP143Y 或 DP163Y 灭菌锅专用低压控制减压阀系统。
• 减压阀常规 12 至 18 个月周期性大修及导阀密封失效翻新工况。

安装与更换指南

拆卸步骤

1. 切断减压阀上下游截止阀，将管道及阀内压力完全泄放至零。
2. 松开锁定螺母 (2)，逆时针旋转调节螺栓 (1) 直至调节弹簧完全松弛。
3. 取出锁定螺母下方的 C 型垫圈 (3)，拆下导阀室外罩 (12/4)。
4. 移除压力调节弹簧 (6) 和顶部弹簧挡板 (5)。
5. 拆卸 4 颗 M10 螺栓/螺母 (8/9)，移出弹簧室 (4/8)、底部弹簧挡板 (7) 以及导阀膜片 (9/10)。
6. 拧松长活接头螺母，分离 6 mm 不锈钢外部控制管路。

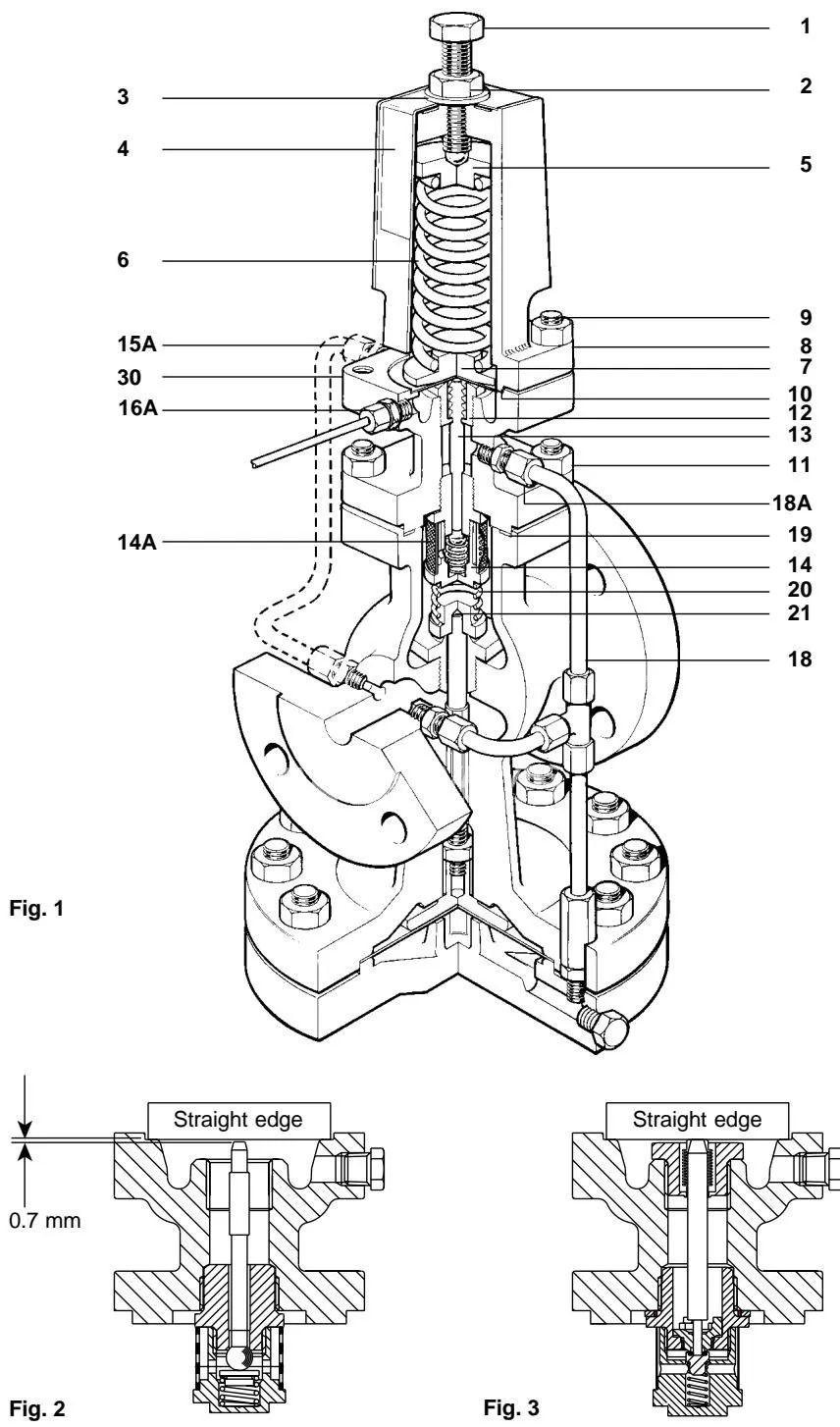

7. 拧下紧固螺母 (21/11)，将导阀室 (10/30) 从主阀体分离，确保主阀回复弹簧 (16/20) 仍正确安放在主阀芯 (17/21) 顶部。

密封组件拆换与尺寸校准

1. 使用 27 mm A/F 套筒旋出包含内置滤网 (14/14A) 的导阀组件 (13/14)，并取出导阀顶杆 (11/13)。
2. 使用 24 mm A/F 套筒旋出旧的密封波纹管组件 (31/12)。
3. 在密封波纹管未安装状态下，旋入新导阀组件 (13/14) 并施加 115 N m 力矩拧紧（DP143G 软密封型号在阀座与腔体间使用组合密封垫）。

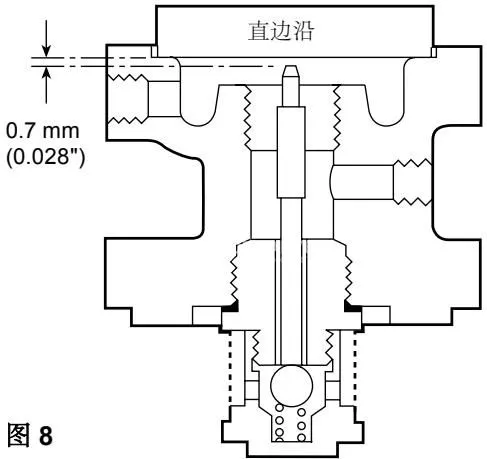

4. 从顶部插入导阀顶杆 (11/13)，用直尺横跨导阀膜片定位凹槽，检查顶杆顶部与直尺之间是否具备 0.7 mm 间隙。由于加工公差，备件顶杆略长于标准尺寸，必须对顶杆端部进行打磨或切削，磨削后必须清除边缘毛刺以防刺破波纹管。
5. 将新的密封波纹管组件套入顶杆，使用 24 mm A/F 套筒以 115 N m 紧固力矩拧紧到位。
6. 再次用直尺跨置检查：轻轻压下波纹管顶部使其与顶杆接触，此时直尺与波纹管组件顶端应仅见一线光隙。

组装注意事项

1. 彻底清洁导阀室与主阀体接触面，更换全新阀体垫片 (15/19)。
2. 对于 DP163 不锈钢阀门，在螺纹连接处涂抹少量 PTFE 基润滑脂以防止不锈钢冷焊咬死。
3. 安装螺母 (21/11) 固定导阀室，参考扭矩紧固：DN15LC 至 DN20 采用 M10 螺母拧紧至 40 N m（IM-P006-08 规定 50 N m）；DN25 至 DN50 采用 M12 螺母拧紧至 60 N m；DN80 采用 M12 螺母拧紧至 80 N m。
4. 装回 6 mm 控制管并锁紧接头，按原拆卸方向装回导阀膜片，以 50 N m 扭矩紧固 4 颗 M10 螺栓 (8/9)，最后按设定程序重新调试工作压力。
