描述
产品概述
斯派莎克 Spirax Sarco DP143 导阀隔膜是安装于导阀型减压阀顶部的压力感应核心备件。安装于压力调节弹簧室与导阀室之间，膜片直接承受经由内部通道或外部压力感应管反馈的下游介质压力。当出口压力波动时，隔膜抵抗控制弹簧的设定载荷产生微量挠曲位移，带动导阀顶杆启闭导阀座，进而调节流向主阀膜片室的驱动蒸汽或气体量。
导阀膜片材质严格执行 BS 1449 316 S31 奥氏体不锈钢标准，出厂均为两片一组（2 off）。双片叠合安装结构保障了挠曲刚度与循环疲劳寿命。在斯派莎克 DP143 及 DP163 减压阀系列中，该膜片规格在 DN15LC 至 DN80 所有口径之间完全通用，便于工厂统一备件库存。
核心特点
- BS 1449 316 S31 不锈钢：奥氏体材质有效抵御饱和蒸汽、冷凝水冲蚀及工业气体的化学腐蚀。
- 两片成套供应：按规范必须成对（2片）同时更换安装，维持设定的回弹特性与机械强度。
- 全口径通用互换：在互换性表中全系列标为 ‘a’ 组，自 DN15LC、DN15、DN20、DN25、DN32、DN40、DN50 直至 DN80 规格完全一致。
- 标准大修套件构成：列为备件清单代号 B，并直接纳入斯派莎克 12 至 18 个月预防性维护常用维修组件（*）。
技术规格
| 技术参数 | 规格指标 |
|---|---|
| 适用主阀型号 | DP143, DP143G, DP143H, DP143Y, DP163, DP163G, DP163Y |
| 适用主阀口径 | DN15LC, DN15, DN20, DN25, DN32, DN40, DN50, DN80 |
| 备件互换性类别 | ‘a’ 类（DN15LC 至 DN80 全口径通用） |
| 零件材质 | BS 1449 316 S31 不锈钢 |

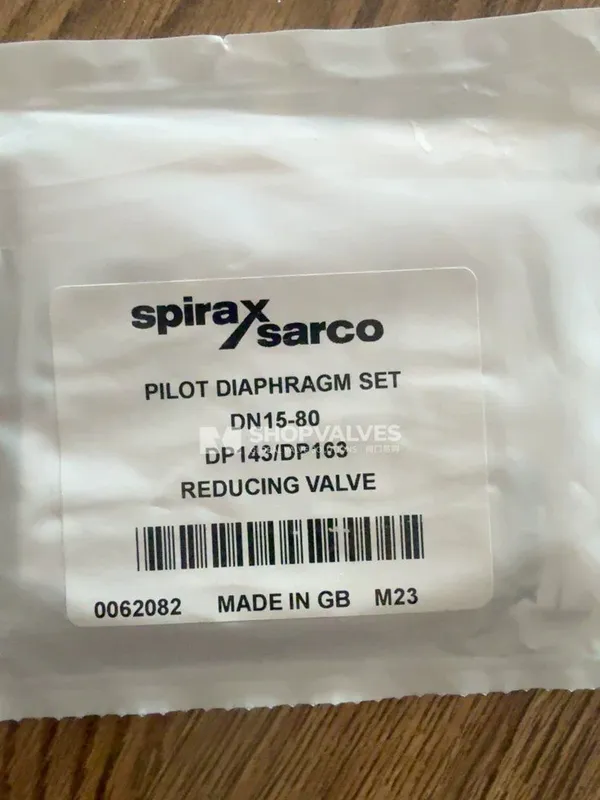

| 供货数量 | 2片/套 (2 off) |

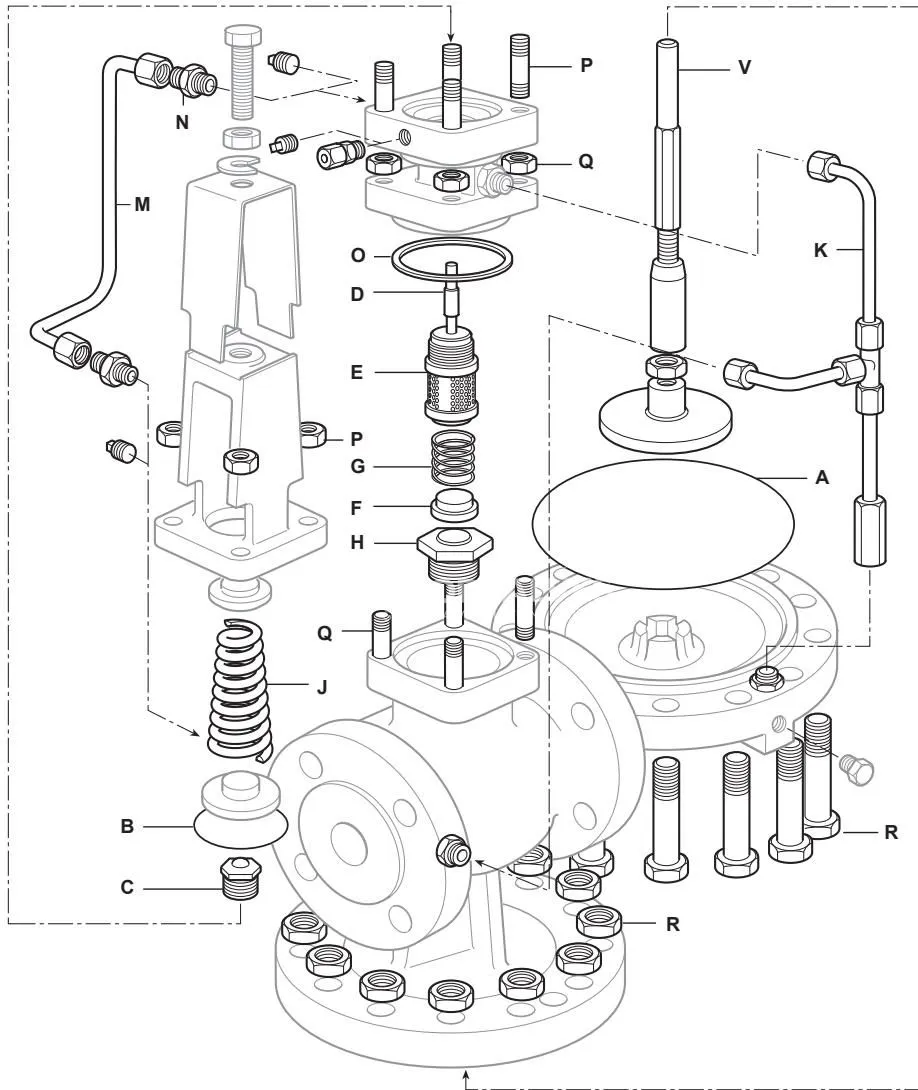

| 备件清单标识代码 | B 项（装配图序号 9 / 10） |
| 固定螺栓规格及数量 | 4 x M10 螺母及双头螺栓 |
| 紧固推荐力矩 | 50 N m |
| 顶杆基准间隙要求 | 顶杆端面与膜片定位凹台直边基准间距 0.7 mm |
| 建议日常大修周期 | 12 至 18 个月 |
适用范围
- 配备 DP143、DP143H、DP163 及 DP163Y 导阀型减压阀的工厂蒸汽减压站。
- 配备软密封 DP143G 与 DP163G 减压阀的压缩空气和非燃惰性工业气体减压系统。
- 运行温度高达 350 °C 的 DP143H 铸钢高温蒸汽管路。
- 采用 DP143Y 或 DP163Y 减压阀及黄色调压弹簧的消毒锅、灭菌釜等精密低压控制设备。
安装与更换
更换导阀膜片时无需将阀体从管道上整体割除，切断介质并泄压后按以下规程操作：
- 关闭减压阀前后截止阀，将阀体内压力完全释放至零。
- 逆时针旋松调节螺栓 (1) 直至内部控制弹簧完全松弛，松开锁紧螺母 (2)。
- 抽下锁紧螺母下方的 ‘C’ 型垫圈 (3)，取下导阀室外罩 (12 / 4)。
- 取出压力调节弹簧 (6) 和顶部弹簧挡板 (5)。
- 拧下 4 个 M10 螺母 (8 / 9)，取下弹簧室 (4 / 8)、底部弹簧挡板 (7) 和旧的导阀膜片 (9 / 10)。
- 彻底清理凹槽接触密封面。拆检时若不更换膜片，切勿装反，必须按拆卸时的原方向重新安装；若更换则换上两片全新的 BS 1449 316 S31 膜片。
- 间隙核验：安装波纹管密封件后，从顶部装入导阀顶杆，用平直尺横跨膜片定位凹台，检查顶杆顶端应有 0.7 mm 间隙。
- 装回底部弹簧挡板 (7)，用 50 N m 力矩均匀对角拧紧 4 个 M10 螺母 (8 / 9)。
- 放回弹簧 (6) 与顶部挡板 (5)，旋入调节螺栓至刚接触挡板，装回外罩及 ‘C’ 型垫圈，按调试规程重新设定压力。
故障排查与维护诊断
- 下游压力过高并超过设定值：导阀隔膜破裂会导致压力感应信号失常，导阀无法切断。此时应停机拆开检查并更换两片新膜片（参见手册 5.7 节）。
- 压力波动或回摆（Hunting）：导阀膜片过度拉伸变形会丧失弹性线性度，造成阀芯动作滞后与震荡。需拆开弹簧室检查膜片是否过度拉伸，及时更换。
- 维护周期要求：制造厂建议每隔 12 至 18 个月对减压阀进行大修，检查膜片表面平整度、疲劳纹及腐蚀状态。
