产品概述

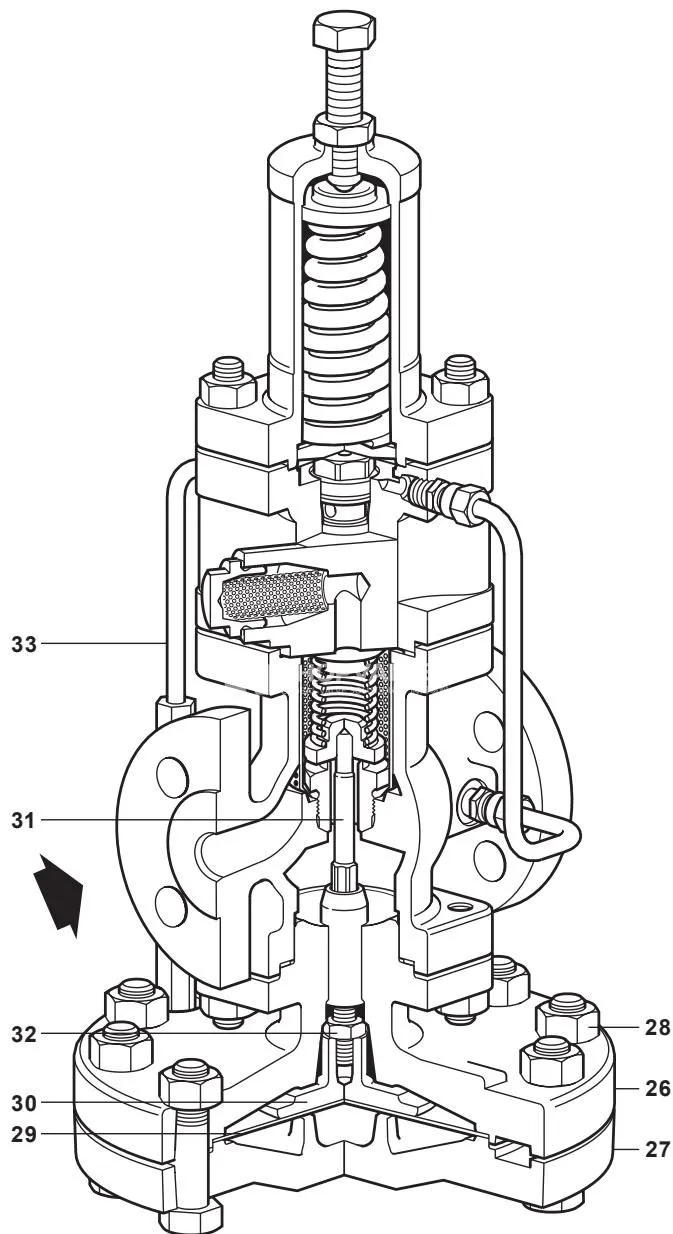

斯派莎克 Spirax Sarco DP27 系列主隔膜是用于 DP27 导阀型球墨铸铁减压阀的原厂核心压力驱动备件。主隔膜安装于阀体下部的主隔膜室上下腔体之间，通过感应来自导阀的介质压力信号产生位移，直接推动隔膜盘与主阀顶杆克服弹簧力开启主阀芯，实现下游蒸汽或气体压力的精确减压与稳压控制。

在恶劣工况或长时间运行后，主隔膜可能因疲劳产生破裂或过度拉伸。当主隔膜破裂时，驱动介质泄漏，减压阀无法打开，导致下游压力归零或严重不足；膜片过度拉伸则会导致阀门开度失调，引发系统压力大幅波动。更换原厂成套主隔膜能够恢复减压阀的灵敏响应与切断性能。

核心特点

• 采用符合 BS 2870 PB 102 1980 规范的优质磷青铜材质冲压制造，具备耐受高温蒸汽工况的抗疲劳特性。

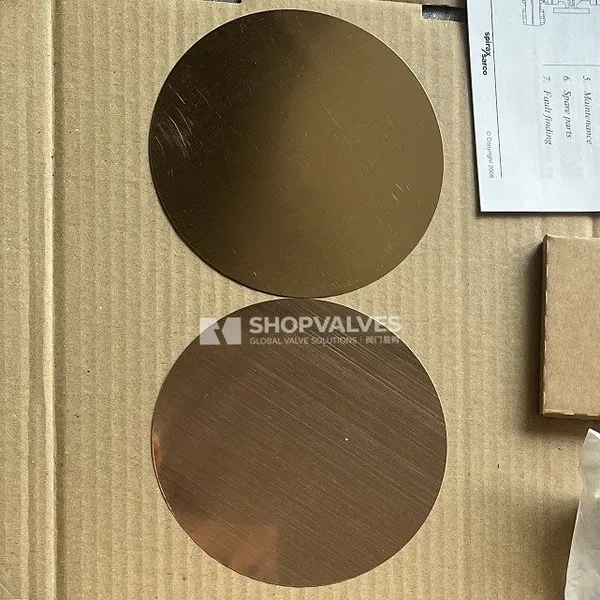

• 原厂以每套 2 片的形式配对供货，膜片外侧预涂专用密封胶，确保与隔膜室金属密封面贴合严密。
• 规格尺寸结构化分组，分为 a、b、c 三大互换组别，全面适配 DN15 至 DN50 的螺纹与法兰阀体。
• 广泛适用于 DP27、DP27E、DP27G、DP27GY、DP27R、DP27Y 及 DP27T 全系列减压阀，部分规格与 37D 温控阀通用。
• 属于斯派莎克常规维修包（Maintenance Kit，代号 A）的核心易损件，支持现场快速拆卸与更换。

技术规格

规格参数项	技术参数数值
备件名称与代号	主隔膜（备件代号 A / 零件序号 29）
供货数量	2片/套（成对安装使用）
制造材质	磷青铜（BS 2870 PB 102 1980）
最高设计工作温度	232 °C（饱和蒸汽工况）
紧固力矩要求	80 至 100 N m（M12 螺栓与螺母）
螺栓配置（DN15 至 DN32）	10 组 M12 x 50 mm 螺栓（BS 3692 Gr. 8.8）与螺母（Gr. 8）
螺栓配置（DN40 与 DN50）	12 组 M12 x 55 mm 螺栓（BS 3692 Gr. 8.8）与螺母（Gr. 8）
推荐大修检查周期	12 至 18 个月（建议从管道拆下全面检修）

适用范围

• 配套 DP27、DP27E、DP27Y 导阀型减压阀的饱和蒸汽及过热蒸汽减压系统。
• 配套 DP27G、DP27GY 软密封减压阀的压缩空气及惰性工业气体管线。
• 配套 DP27R 气动远传设定减压阀的动力管网自动化控制站。
• 医院、制药厂杀菌锅及严苛低压控制系统的减压阀维护。

口径分组与互换性

斯派莎克主隔膜按阀门连接形式与通径进行标准化分组。标有相同字母代码的规格之间，主隔膜完全互换：

互换组别代号	螺纹连接口径	法兰连接口径（EN / ASME / JIS / BS）
组别 a	1/2” LC、1/2”、3/4”	DN15LC、DN15、DN20
组别 b	1”	DN25、DN32
组别 c	无	DN40、DN50

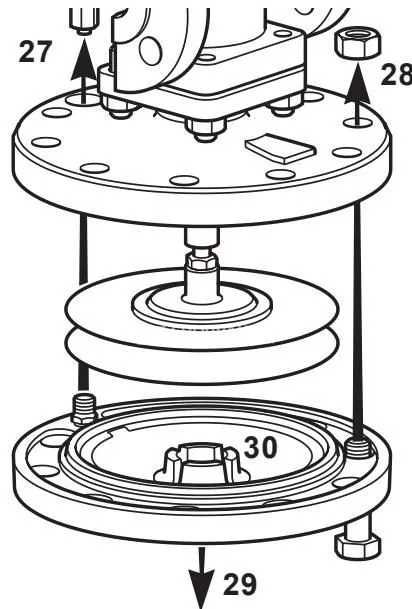

更换与清洗指南

按照产品《安装维修指南》第 5.7 节步骤执行主隔膜的拆装检修：

1. 切断减压阀上下游切断阀，确保阀内压力完全泄放至零并冷却至常温。
2. 松开下部控制铜管的长活接头螺母，将管路组件向外拉出脱离。
3. 拆卸隔膜室周边的 M12 螺栓与螺母（DN15–DN32 为 10 组；DN40–DN50 为 12 组）。
4. 取下隔膜室底盖、两片主隔膜、隔膜盘以及顶杆组件。
5. 彻底清理隔膜室底盖内壁与法兰密封面，清除杂质与水垢沉积。
6. 重新装入隔膜盘与顶杆组件，利用活接头两侧的两个螺栓将隔膜室底盖预挂，使顶杆准确定位于凹槽内。
7. 取两片全新膜片叠合（涂有预涂密封胶的一面向外贴向金属密封面），平行滑入安装位置。若仅清洗原膜片，必须严格按拆卸时的原顺序和方向回装。
8. 将隔膜室底盖推入凹槽正确定位，装入全部 M12 螺栓螺母，对称均匀交替紧固至 80 至 100 N m。
9. 重新旋紧控制铜管的长活接头螺母，确保蒸汽介质密封可靠。
10. 按照调试程序重新开启系统投入运行。

膜片相关故障诊断

故障现象	潜在膜片原因	诊断与排除方法
下游压力为零或显著偏低	主隔膜发生破裂，控制介质泄压，无法顶开主阀芯	拆解隔膜室，按 5.7 节更换成套新隔膜。
蒸汽流量波动或压力震荡	主隔膜受到水击或超压冲击产生过度拉伸变形	检查膜片表面平整度与弹性，若有永久变形则予以更换。
隔膜室法兰接合面外漏	紧固螺栓力矩不足、受力不均或密封胶面受损	重新清理接触面，按对角线顺序对称旋紧 M12 螺母至 80–100 N m。
