产品概述

斯派莎克 Spirax Sarco DP27 导阀滤芯是用于导阀型减压阀的黄铜内部过滤备件。安装于减压阀导阀室流路前段，能够拦截随蒸汽或介质流动的管道杂质与焊渣，防止导阀阀座与阀芯出现卡涩或异常磨损。保持导阀回路洁净，可确保减压阀二次侧压力维持稳定设定值。

在减压阀分解结构中，该滤芯标记为序号 17，置于导阀滤网盖（序号 16）与滤网盖垫片（序号 15）之内。根据官方备件互换性表，导阀滤芯在全系列口径（DN15LC 至 DN50，螺纹 1/2” 至 1”）中标记为通用级别 ‘a’，单一口径规格适配所有对应主机阀体。

核心特点

• 黄铜材质滤芯结构，耐受 232 °C 饱和蒸汽高温运行环境。
• 互换代号 ‘a’，完全通配 DN15LC 至 DN50 全系列螺纹及法兰阀体。
• 兼容 DP27、DP27E、DP27R、DP27Y 及 DP27T 减压阀型号。
• 配套不锈钢滤网盖垫片（BS 1449 316 S 11），具备可重复使用特性。
• 专用不锈钢滤网盖固定，推荐拧紧力矩为 90 - 100 N m。

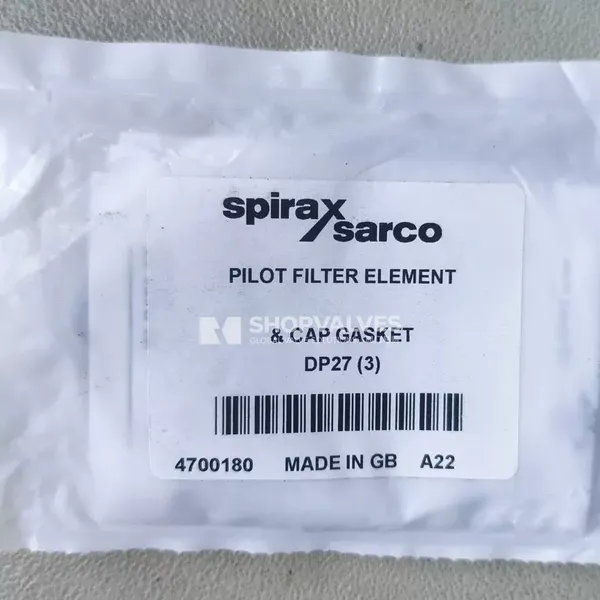

• 提供独立备件包包装，每包含 3 片滤芯及 3 片盖垫片（备件编号 E, F）。

技术规格

参数项目	规定数值 / 材质标准
部件名称	导阀滤芯（序号 17）
滤芯材质	黄铜 (Brass)
配套滤网盖材质	不锈钢 BS 970 431 S 29（序号 16）
滤网盖垫片材质	不锈钢 BS 1449 316 S 11（序号 15）
垫片使用特性	可重复使用 (Re-usable)
滤网盖推荐拧紧力矩	90 - 100 N m (66 - 74 lbf ft)
备件互换性评级	通用组 ‘a’（DN15LC 至 DN50 全部统一）
适用阀门口径范围	螺纹 1/2” 至 1”；法兰 DN15LC 至 DN50
适用减压阀型号	DP27、DP27E、DP27R、DP27Y、DP27T
不适用型号说明	DP27G、DP27GY（不需要导阀滤芯）
主机最高饱和蒸汽使用压力	17 bar g (DP27, DP27R, DP27Y)；10 bar g (DP27E)
主机最高工作温度	232 °C @ 21 bar g (DP27, DP27Y)；190 °C @ 10 bar g (DP27E)
独立备件订货包装	3 片滤芯及 3 片垫片装（备件代码 E, F）

适用范围

• 斯派莎克 DP27 蒸汽及压缩空气导阀型减压阀导阀管路防杂质保护。
• 配备电磁切断功能的 DP27E 蒸汽减压阀导阀回路维护。
• 采用远程压缩空气设定控制的 DP27R 气控减压阀导阀室保护。
• 用于杀菌锅或关键低压控制的 DP27Y 减压阀（0.2 至 3.0 bar g 弹簧范围）。
• 减压阀初次通汽调试完成后的杂质排查与备用滤芯更换。
• 阀门 12 至 18 个月周期性大修与预防性维护更换。

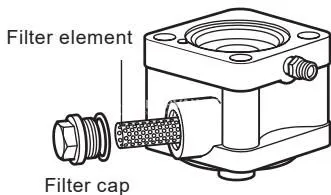

维护与更换步骤

建议在减压阀每隔 12 至 18 个月的常规大修中检查并更换导阀滤芯。此外，新阀门调试完成后，建议拆卸并更换随阀配备的备用滤芯。

1. 关闭减压阀切断阀，确保阀体内部上下游压力彻底泄放至零。
2. 使用扳手旋开导阀滤网盖（序号 16）。
3. 仔细取出旧导阀滤芯（序号 17）。
4. 清理密封面杂质，装入新滤芯，确认垫片表面清洁整齐。
5. 重新拧紧滤网盖，拧紧力矩控制在 90 - 100 N m。原装不锈钢垫片可重复使用。

备件订购信息

订购备件时请注明部件名称、减压阀型号及口径：

• 独立耗材包：导阀过滤网和垫片（各 3 片），订购代号 E, F。
• 导阀总成组件：导阀组件含滤芯，订购代号 C。
• 综合维修包：DP27 维修包（含主隔膜、导阀隔膜、导阀组件、内置滤网及阀体垫片）。
