Descripción
Descripción del producto

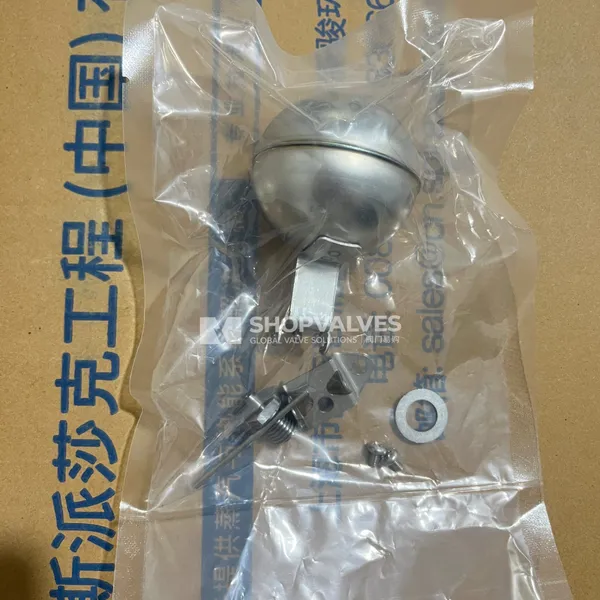

Spirax Sarco FTGS14 conjunto de válvula principal con flotador es un juego de repuesto original diseñado para purgadores de vapor de boya cerrada Spirax Sarco FTGS14 en tamaños DN15 (½”), DN20 (¾”) y DN25 (1”). Este mecanismo interno se aloja dentro del cuerpo del purgador para modular la descarga continua de condensado y restablecer el cierre hermético frente al vapor vivo cuando el asiento o el mecanismo de palanca presentan desgaste mecánico.
Dado que el purgador FTGS14 admite mantenimiento en línea sin desmontar las conexiones de tubería, este kit permite renovar por completo el sistema de cierre interno aprovechando el cuerpo original de acero inoxidable austenítico y la tapa niquelada.
Características principales

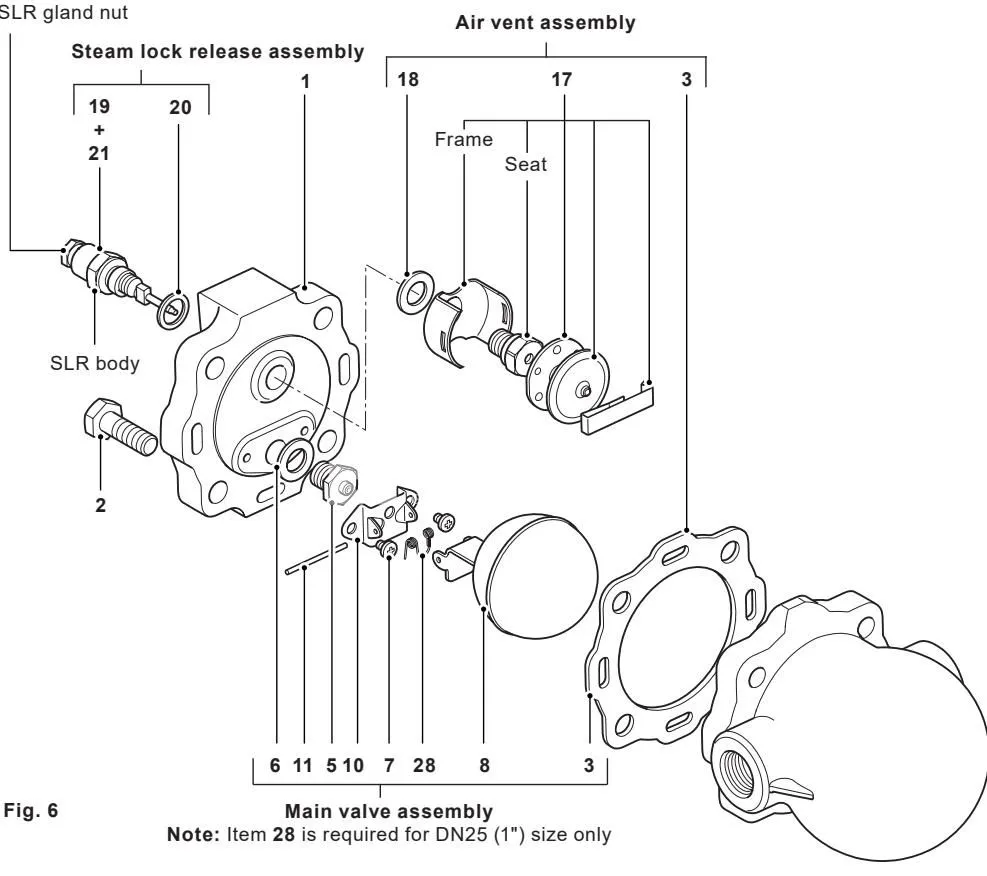

- Suministro en kit completo: incluye asiento de válvula (elemento 5), junta del asiento (elemento 6), tornillos del soporte (elemento 7, 2 unidades), boya con palanca (elemento 8), soporte del pivote (elemento 10), pasador del pivote (elemento 11), junta de la tapa (elemento 3) y resorte de válvula (elemento 28 para tamaños DN25 / 1”).
- Mecanismo íntegramente de acero inoxidable: asiento, obturador, boya esférica, varillaje y tornillería resisten la corrosión y el desgaste por velocidad de condensado.
- Junta de tapa de grafito exfoliado reforzado suministrada con anillo de soporte de acero inoxidable para restablecer el sellado del cuerpo.
- Calibración por diferencial de presión disponible en rangos de 4,5 bar (FTGS14-4.5), 10 bar (FTGS14-10) y 14 bar (FTGS14-14).
Especificaciones técnicas
| Parámetro / Componente | Detalle / Material |
|---|---|
| Modelos de purgador compatibles | Spirax Sarco FTGS14, FT14, FT43, FTGS14HC, FT14HC, FTGS14-C, FTGS14 (R-L), FTGS14 (L-R), FTGS14V |
| Tamaños nominales compatibles | DN15 (½”), DN20 (¾”), DN25 (1”) |
| Presión diferencial máxima (ΔPMX) | 4,5 bar (FTGS14-4.5), 10 bar (FTGS14-10), 14 bar (FTGS14-14) |
| Asiento de válvula (Elemento 5) | Acero inoxidable |
| Junta del asiento (Elemento 6) | Acero inoxidable |
| Tornillos de montaje (Elemento 7) | Acero inoxidable (M4 x 6 Pozidrive, 2 unidades) |
| Flotador y palanca (Elemento 8) | Acero inoxidable |
| Soporte de pivote (Elemento 10) | Acero inoxidable |
| Pasador de pivote (Elemento 11) | Acero inoxidable |
| Resorte de válvula (Elemento 28, solo DN25) | Acero inoxidable |
| Junta de tapa (Elemento 3) | Grafito exfoliado reforzado |
| Par de apriete del asiento de válvula | 50 N m a 55 N m (37 lbf ft a 40 lbf ft) |
| Par de apriete de tornillos del mecanismo | 2,5 N m a 3,0 N m (1,8 lbf ft a 2,2 lbf ft) |
| Par de apriete de pernos de la tapa | 47 N m a 50 N m (35 lbf ft a 37 lbf ft, entrecaras 17 mm M10 x 30) |
Aplicaciones
- Mantenimiento programado y reacondicionamiento periódico de purgadores de boya Spirax Sarco FTGS14.
- Corrección de fugas de vapor causadas por erosión o cavitación en el orificio del asiento de descarga.
- Sustitución de la boya o articulaciones mecánicas deformadas por golpes de ariete o vibraciones en la línea.
- Modificación del rango de presión diferencial de trabajo (4,5 bar, 10 bar o 14 bar) en cuerpos existentes de DN15 a DN25.
Instrucciones de instalación y mantenimiento
Montaje del conjunto de válvula principal
- Aislar el purgador cerrando las válvulas de corte aguas arriba y aguas abajo, despresurizar a presión atmosférica y dejar enfriar el equipo.
- Aflojar los cuatro pernos de la tapa (elemento 2) con una llave de 17 mm entrecaras y separar el cuerpo (elemento 1). Considerar la distancia mínima de extracción de 105 mm para DN15/DN20 y de 120 mm para DN25.
- Desmontar el mecanismo de boya existente (elementos 7, 8, 10 y 11) aflojando los dos tornillos M4 x 6 (elemento 7).
- Desenroscar el asiento de válvula desgastado (elemento 5) con llave de 17 mm y desechar la junta usada (elemento 6).
- Colocar el nuevo asiento (elemento 5) con su nueva junta de acero inoxidable (elemento 6) y apretar con un par de 50 a 55 N m.
- En unidades de tamaño DN25 (1”), colocar el resorte de válvula (elemento 28).
- Montar el nuevo conjunto de boya fijándolo con los dos tornillos (elemento 7), apretándolos con un par de 2,5 a 3,0 N m.
- Limpiar las superficies de asiento, colocar una nueva junta de tapa (elemento 3) y ensamblar el cuerpo fijando los pernos (elemento 2) con un par uniforme de 47 a 50 N m.
Instrucciones para pedidos
Indicar siempre la descripción de la pieza, el diámetro nominal del purgador, el modelo base y el rango de presión diferencial requerido. Ejemplo: 1 conjunto de válvula principal para purgador de boya cerrada Spirax Sarco ½” FTGS14-10.
