Descripción
Descripción del producto
Spirax Sarco Juego de juntas B, G es un paquete de sellado estático de recambio para válvulas de control de globo de dos vías de las series Spira-trol K y L. Utilizado durante el desmontaje de rutina o el mantenimiento preventivo, sustituye las juntas del bonete y del asiento para evitar fugas externas del cuerpo y derivaciones de fluido alrededor del anillo de cierre.

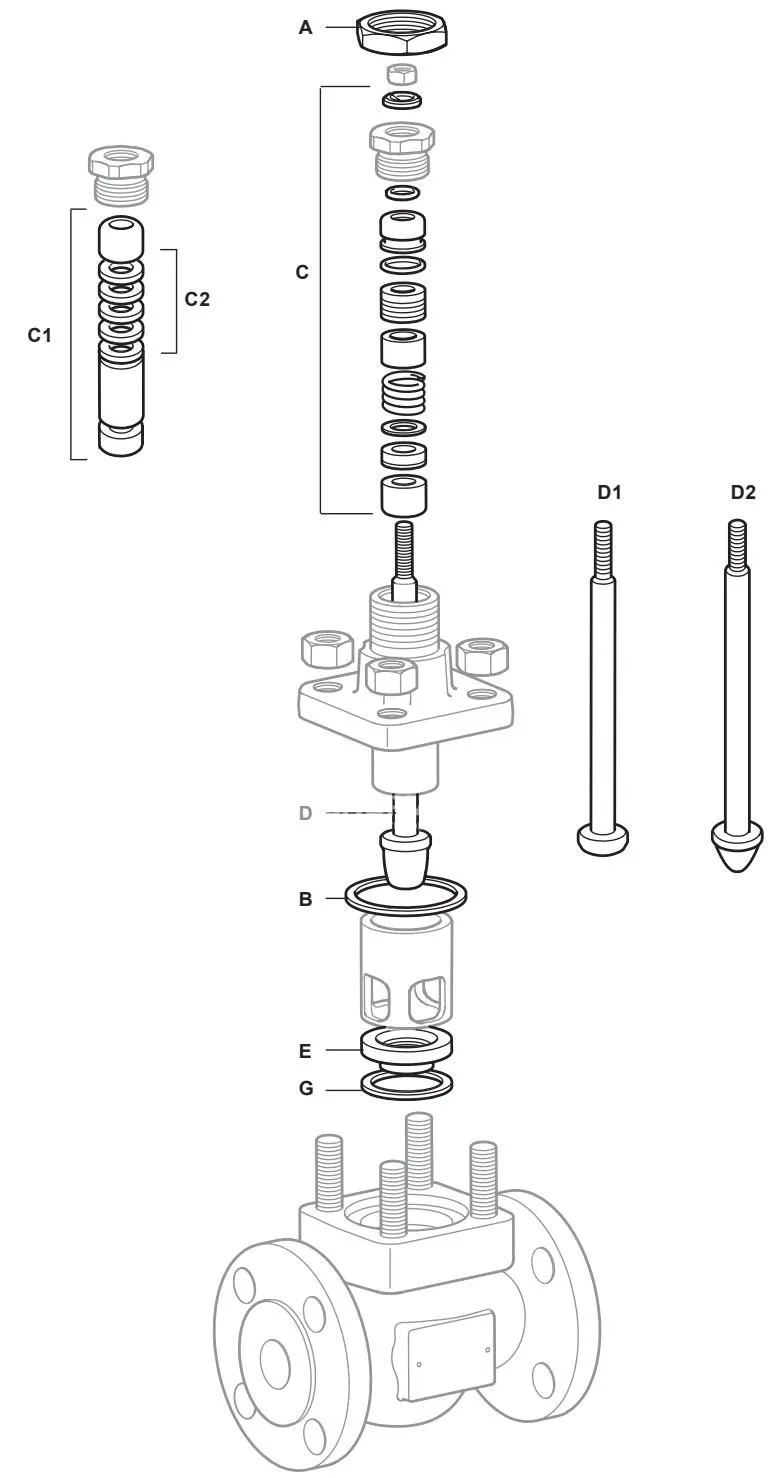

Las instrucciones de mantenimiento de Spirax Sarco exigen la sustitución obligatoria de todas las juntas y sellos blandos cada vez que se desmonta el bonete. Este kit contiene la junta de bonete (Pieza B, elemento 4) y la junta de asiento (Pieza G, elemento 7), restableciendo la estanqueidad y la retención de presión de fábrica.
Características principales
- Suministra el conjunto completo de estanqueidad estática para válvulas Spira-trol sin fuelle: junta de bonete (B) y junta de asiento (G).
- Construcción espirometálica de acero inoxidable AISI 316L con relleno de grafito exfoliado de alta pureza.
- Diseñado para adaptarse a los 4 tamaños de cuerpo estandarizados Spira-trol (DN15 a DN100) y válvulas no equilibradas de gran diámetro (DN125 a DN300).
- Resistencia comprobada frente a ciclos térmicos repetitivos hasta 400 °C (fundición nodular, acero al carbono) y 538 °C (acero inoxidable).
- Facilita el correcto centrado del obturador y el asiento sin interferencias con la jaula de retención.
Especificaciones técnicas
| Parámetro | Detalle técnico |
|---|---|
| Denominación del kit | Juego de juntas (sin fuelle) / Gasket set (Non-bellows sealed) |
| Identificación de componentes | B (junta de bonete), G (junta de asiento) |
| Válvulas compatibles | Spira-trol serie K (KE43, KE61, KE63, KE71, KE73, KEA) y serie L (LE31, LE33, LE43, LE63, LEA) |
| Rango de tamaños cubiertos | DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, y DN125 a DN300 (no equilibradas) |
| Construcción de las juntas | Acero inoxidable 316L espirometálico con grafito (estándar); PTFE (opcional según norma EN) |
| Temperatura máxima de servicio | De 300 °C a 538 °C (según material del cuerpo y pernos de la válvula) |
| Presión de prueba hidráulica fría | Hasta 24 bar g (PN16), 37.5/38 bar g (PN25), 60 bar g (PN40), 75/77 bar g (ASME 300) |
| Requisito para pedidos | Indicar descripción completa de la placa de características (DN, serie, obturador, Kv/Cv, código de fecha) |
Aplicaciones
- Mantenimiento preventivo anual e inspección reglamentaria de válvulas de control Spira-trol.
- Reacondicionamiento del cierre cuerpo-bonete tras sustituir empaquetaduras de PTFE o grafito en el vástago.
- Renovación de internos, sustitución de asiento y obturador o instalación de kits Steam-Tight C.
- Corrección de fugas en la brida superior causadas por relajación de pernos o deterioro de juntas previas.
- Prevención de fugas internas por derivación de fluido bajo el anillo del asiento en líneas de vapor, condensado y gas.
Procedimientos de instalación y mantenimiento
Antes de sustituir las juntas, despresurice la tubería, vacíe los fluidos del sistema y desconecte el actuador. Proceda según el manual Spirax Sarco IM-S24-42:
- Retire el actuador y afloje las tuercas del bonete (27, o pernos en válvulas LE).
- Extraiga el conjunto del bonete (2) y retire la junta usada del bonete (B / 4). Deséchela inmediatamente.
- Retire la jaula de retención (5) y el anillo del asiento (6). Extraiga la junta de asiento usada (G / 7) de la cavidad del cuerpo.
- Limpie meticulosamente todos los alojamientos, eliminando restos de grafito adheridos en la cavidad del cuerpo y la cara del bonete.
- Coloque la nueva junta de asiento (7) en el fondo del alojamiento, monte el asiento (6) y coloque la jaula (5) con las ventanas de flujo hacia abajo.
- Instale la nueva junta de bonete (4) sobre el cuerpo. Coloque el bonete y el vástago verificando que el obturador entre centrado en el asiento.

Pares de apriete recomendados
Para conseguir una compresión uniforme de las juntas y evitar desalineaciones entre obturador y asiento, apriete las tuercas del bonete en cruz siguiendo el orden indicado en la Fig. 6 (4 orificios) o Fig. 7 (8 orificios). Incremente el apriete progresivamente en etapas del 10%, 20%, 40%, 60%, 80% y 100% del par especificado. Accione manualmente el vástago tras cada ciclo de apriete para verificar un desplazamiento suave y sin roces.
Pares de apriete de pernos del bonete (DN15 a DN100)
| Tamaño de válvula | Versiones estándar (excepto Steam-Tight C) | Opciones Steam-Tight C | Válvulas serie LE (fundición/acero/inox.) | Series LEA, KE, KEA |
|---|---|---|---|---|
| DN15 - DN25 | 50 N m | 30 N m | 70 N m | 100 N m |
| DN32 - DN50 | 70 N m | 50 N m | 90 N m | 130 N m |
| DN65 - DN80 | 130 N m | 130 N m | 110 N m | 130 N m |
| DN100 | 100 N m | 100 N m | 110 N m | 130 N m |
Pares de apriete de pernos del bonete (DN125 a DN300 no equilibradas)
| Tamaño de válvula | Cuerpo serie KE | Cuerpo serie KEA |
|---|---|---|
| DN125 | 203 N m | - |
| DN150 | 211 N m | 245 N m |
| DN200 to DN300 | 265 N m | 365 N m |
