Descripción
Descripción del producto

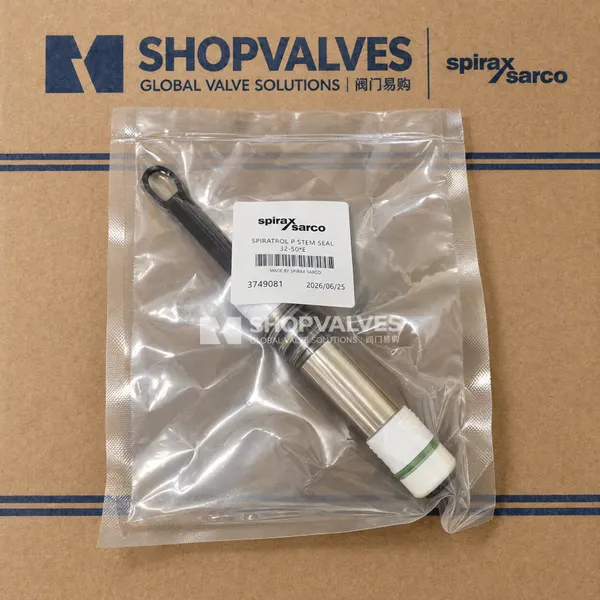

Spirax Sarco Spira-trol PTFE kit de sello de vástago es un conjunto original de empaquetadura de prensaestopas diseñado para las válvulas de control de dos vías Spira-trol. Este conjunto sella el paso del vástago móvil del obturador para evitar fugas de vapor, agua y gases hacia el exterior, conservando una reducida fricción mecánica durante la regulación del actuador.
Suministrado bajo la designación de repuesto Kit C, el juego comprende el apilamiento completo de anillos en V de PTFE con resorte de precarga, casquillos guía de PTFE reforzado con fibra de vidrio, juntas tóricas secundarias de Viton, rascador inferior y superior, y juntas espirométlicas de grafito e inox para el bonete. Corresponde a la opción estándar de bonete P y N en ejecuciones bajo normas EN y ASME.
Características principales

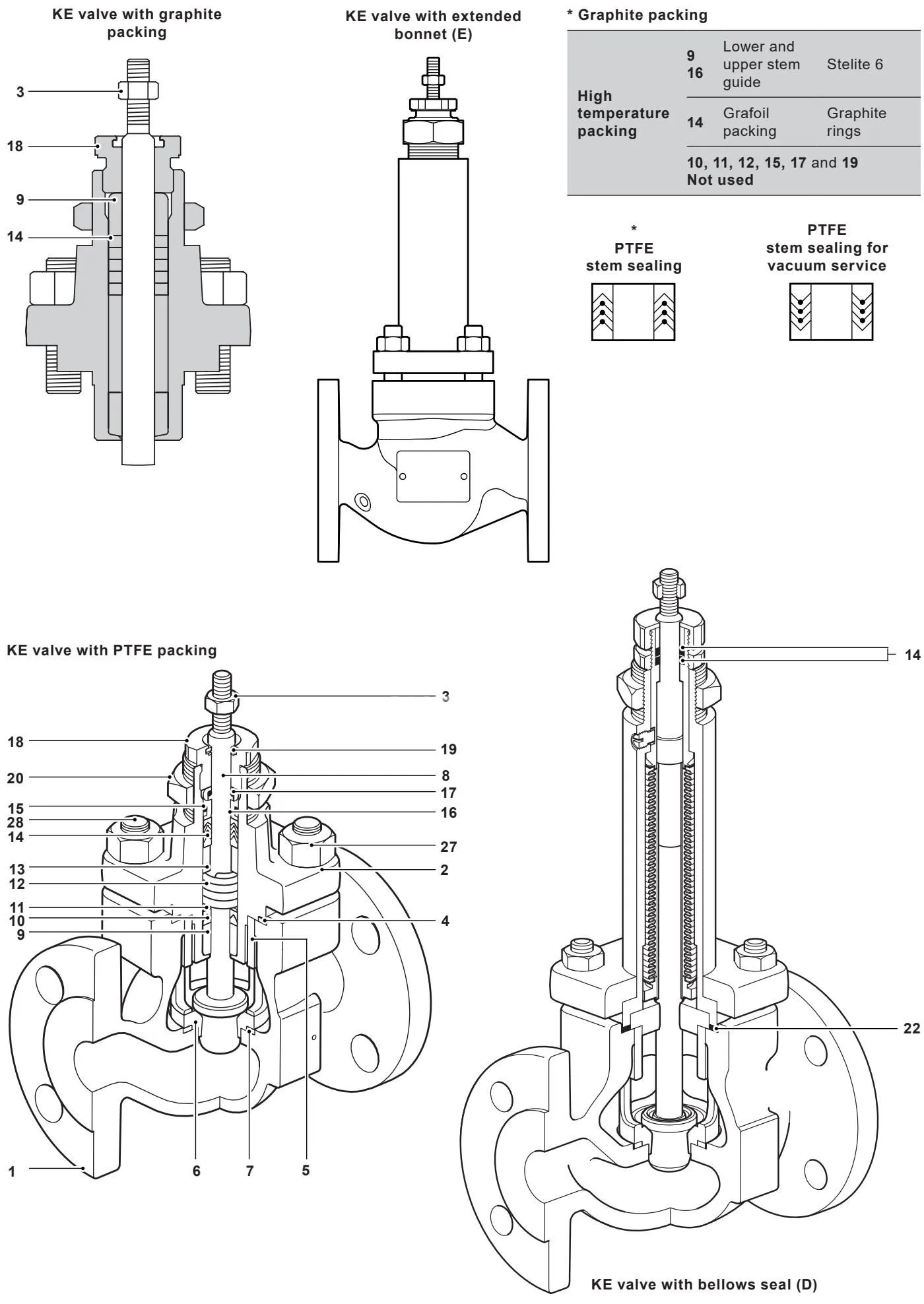

- Cierre autoajustable energizado por resorte: un resorte interior de acero inoxidable 316L (ítem 12) ejerce una carga axial permanente sobre las empaquetaduras de chevron (ítem 14), absorbiendo desgastes y ciclos térmicos sin mantenimiento manual.
- Doble guía de centrado: los casquillos guía superior (ítem 16) e inferior (ítem 9) de PTFE reforzado evitan desalineaciones radiales del vástago, impidiendo el agarrotamiento mecánico.
- Protección contra contaminantes: el anillo rascador inferior (ítem 10) y el rascador de bonete (ítem 19) bloquean partículas arrastradas por el fluido y suciedad externa.
- Barrera elastomérica de Viton: juntas tóricas exterior (ítem 15) e interior (ítem 17) aseguran la estanqueidad secundaria en la tuerca del prensaestopas.
- Apriete mecánico metal con metal: la tuerca del prensaestopas se aprieta a fondo contra el bonete a 20 N m en tamaños DN15 a DN100 y a 50 N m en DN125 a DN200, garantizando un ajuste exacto sin deformaciones indebidas.
Especificaciones técnicas
| Parámetro | Detalle técnico |
|---|---|
| Series de válvulas compatibles | Spirax Sarco Spira-trol series K (KE, KF, KL) y L (LE, LF, LL) |
| Diámetros nominales | DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300 |
| Configuración de empaquetadura | Anillos chevron en V (opciones de bonete P y N) |
| Material de sellado primario | PTFE virgen |
| Material de guías de vástago | PTFE cargado con fibra de vidrio (guía inferior ítem 9, superior ítem 16) |
| Juntas tóricas elastoméricas | Viton (tórica exterior ítem 15, interior ítem 17) |
| Resorte de carga mecánica | Acero inoxidable 316L (ítem 12) |
| Rascadores de protección | PTFE (rascador inferior ítem 10, anillo rascador ítem 19) |
| Arandelas y espaciadores | Acero inoxidable 316L (arandela de guardia ítem 11, espaciador ítem 13) |
| Temperatura máxima de operación continua | 220 °C (428 °F) |
| Límite térmico admisible | 250 °C (482 °F) |
| Temperatura mínima de operación | -10 °C (hierro nodular / gris); -29 °C (-20 °F) (acero al carbono e inoxidable) |
| Presión de trabajo máxima | Hasta 40 bar g (PN40) / 51,1 bar g (ASME 300) según cuerpo |
| Par de apriete de tuerca prensaestopas | Contacto metal con metal: 20 N m (DN15-DN100), 50 N m (DN125-DN200) |
Aplicaciones
- Válvulas modulantes y de corte Spira-trol para fluidos del Grupo 2 (gases y líquidos) conforme a la Directiva de Equipos a Presión 2014/68/UE.
- Circuitos de vapor saturado con presiones de trabajo hasta 19 bar g a temperaturas no superiores a 220 °C.
- Redes de agua caliente, condensados de proceso y climatización industrial.
- Sistemas de distribución de aire comprimido y gases inertes compatibles con elastómeros de fluoropolímero.
Procedimiento de mantenimiento y sustitución
La sustitución del sello de vástago en PTFE se ejecuta con la válvula instalada en la tubería:
- Aísle la válvula cerrando las válvulas de bloqueo aguas arriba y aguas abajo, despresurice la línea a cero bar e interrumpa la alimentación motriz del actuador.
- Desmonte el actuador del bonete siguiendo las instrucciones de servicio de actuadores Spirax Sarco.
- Retire la contratuerca de vástago (3) y desenrosque la tuerca del prensaestopas (18).
- Desmonte las tuercas del bonete (27), extraiga el conjunto del bonete (2) y deseche la junta vieja del cuerpo.
- Retire el obturador con vástago (8). Retire la tuerca prensaestopas (18), extraiga el anillo rascador usado (19) y limpie su ranura interna.
- Extraiga del alojamiento del bonete todos los componentes desgastados (ítems 9, 10, 11, 12, 13, 14, 15, 16 y 17) y deséchelos.
- Limpie la cavidad del prensaestopas y revise la superficie del vástago; estrías o adherencias provocan fallos prematuros en los sellos.

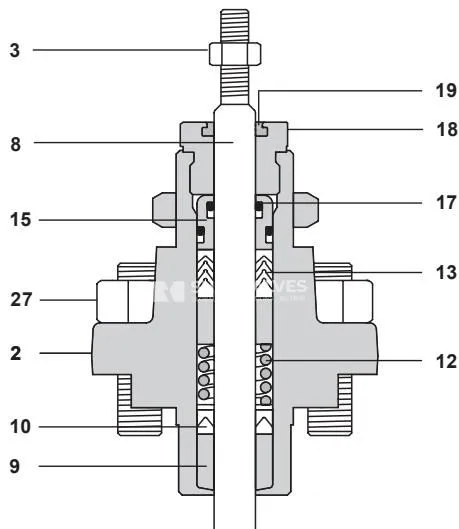

- Monte los componentes nuevos siguiendo el orden exacto. Monte la guía inferior (9) con el chaflán orientado hacia abajo. Coloque las juntas en V de PTFE (14) con sus labios orientados hacia la presión del fluido utilizando la herramienta de plástico suministrada, retirándola tras el posicionado.
- Aloje el anillo rascador nuevo (19) en la tuerca prensaestopas (18). Aplique lubricante antiagarrotante en la rosca de la tuerca y enrósquela dos o tres vueltas sin comprimir los sellos en esta etapa.
- Coloque una junta nueva de bonete. Aplique una película delgada de grasa de silicona en la parte superior del vástago antes de introducirlo en el bonete (no aplicar en juntas de grafito). Ajuste el bonete apretando las tuercas en cruz progresivamente.
- Apriete la tuerca del prensaestopas (18) hasta lograr contacto metal con metal: aplique 20 N m para tamaños DN15 a DN100, o 50 N m para DN125 a DN200.
- Reinstale la contratuerca (3), vuelva a montar el actuador y verifique la ausencia de fugas al restablecer el servicio.
Precauciones de seguridad para el manejo de PTFE
El PTFE es químicamente inerte por debajo de su límite de régimen de 220 °C. Si se somete a temperaturas próximas o superiores a 260 °C (500 °F), se descompone desprendiendo vapores tóxicos de fluoropolímeros que provocan la fiebre por vapores de polímeros:
- Prohíba terminantemente fumar en áreas donde se manipulen, almacenen o sustituyan sellos de PTFE para evitar la ignición de partículas contaminantes en el tabaco.
- Evite guardar piezas o restos de PTFE en los bolsillos de la ropa de trabajo.
- Lávese minuciosamente las manos y elimine residuos bajo las uñas al finalizar el trabajo de sustitución.
- No incinere componentes de desecho de PTFE; recolecte los residuos en contenedores independientes y canalícelos a vertederos autorizados.
